Descripción funcional
106 Generador de funciones
Descripción funcional (continuación)
Generador de
funciones
(continuación)

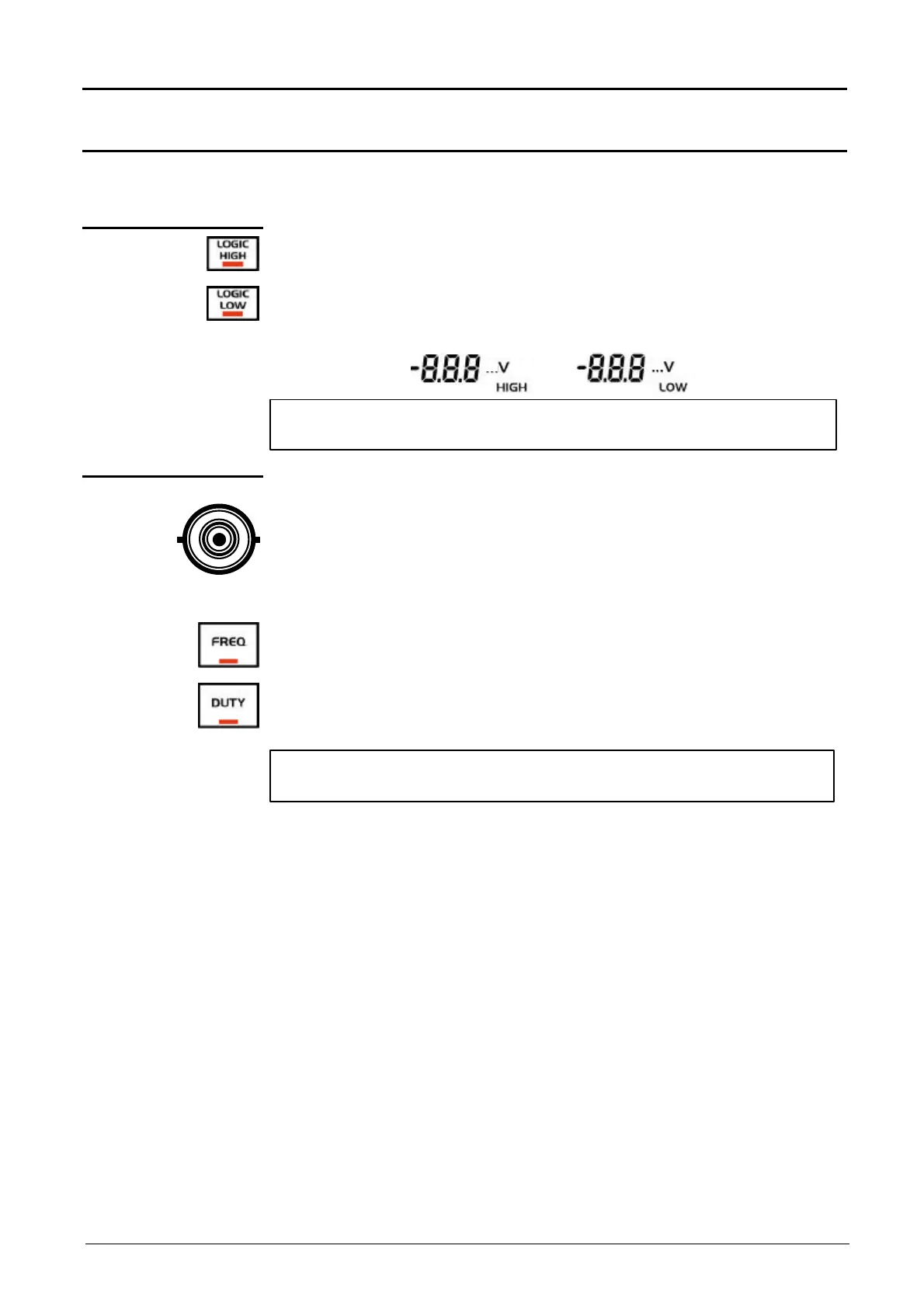

Cuando se seleccionan las teclas «LOGIC HIGH» y «LOGIC LOW» en
modo «LOGIC», (LED encendido), éstas permiten modificar los niveles
alto (HIGH) y bajo (LOW) de la señal lógica de +10 V a -10 V por paso de
100 mV.
• El ajuste se realiza por el codificador.
G Estas teclas se activan solamente cuando se ha seleccionado el
modo «LOGIC».
En esta BNC, se encuentra disponible una señal de nivel lógico TTL.
• El periodo de estos impulsos es la de la señal generada en la salid
«MAIN OUT», en fase y de misma relación cíclica (valores indicados en
el LCD).
• Ajuste de la frecuencia mediante la tecla « FREQ ».
• Ajuste de la relación cíclica mediante la tecla «DUTY».
G Las teclas « AMP LEVEL » y « OFFSET » no tienen acción en la
señal TTL
