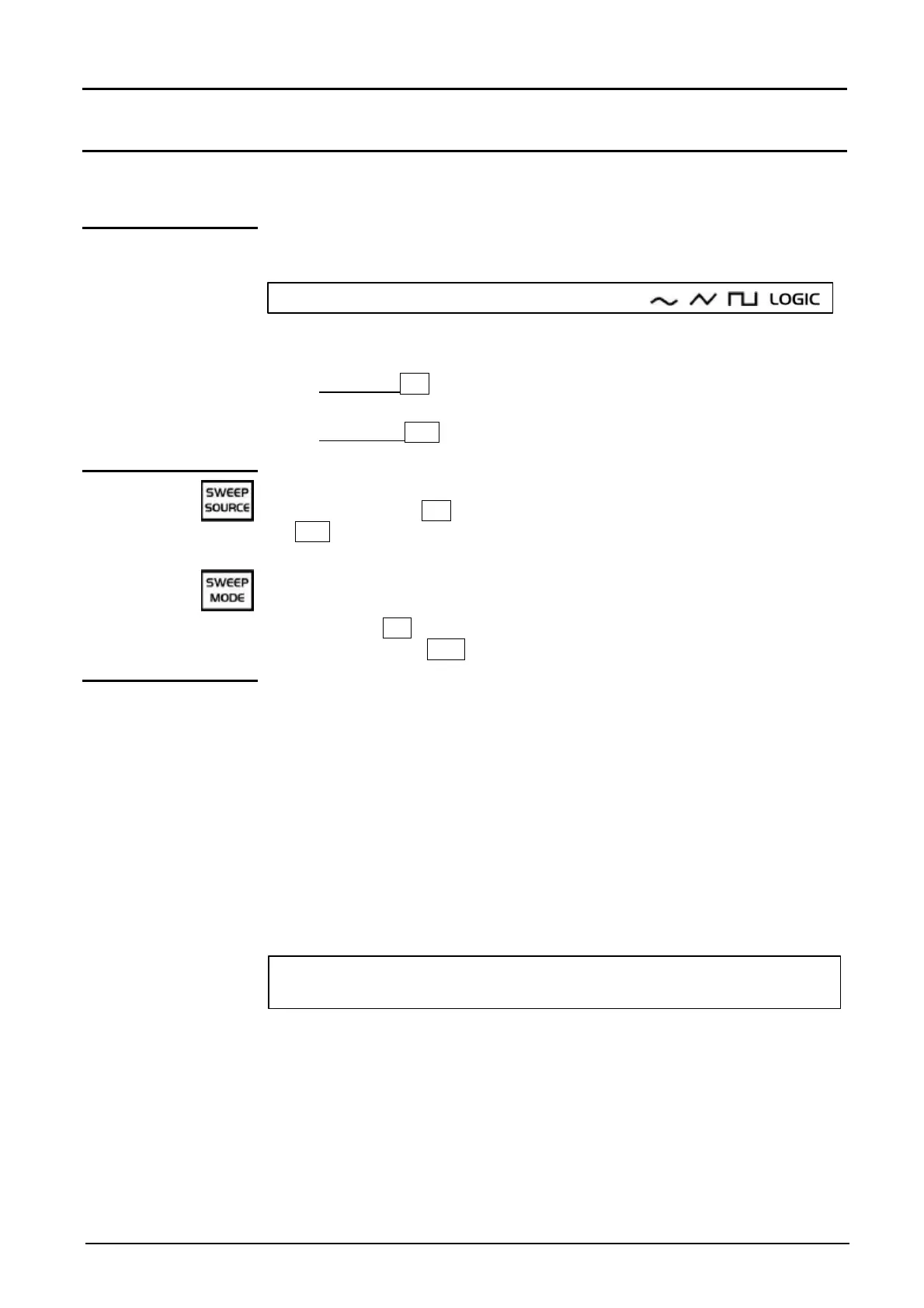

Descripción funcional
Generador de funciones 107
Descripción funcional (continuación)
Generador de
barrido
SWEEP
Salida
(modo interno)
(modo externo)
Cuando ésta es seleccionada por la tecla «SWEEP ON/OFF» (SW ON en
el LCD), esta salida activa el generador de barrido de frecuencia.
G El modo SWEEP está autorizado en modo , , ,
La variación de frecuencia de la señal generada en la salida se puede
dirigir :
en interno INT: según una ley lineal (LIN) o logarítmica (LOG),
en externo EXT: según una consigna de tensión aplicada en
la entrada «VCF IN».
La tecla «SWEEP SOURCE» permite elegir el barrido de frecuencia por
mando interno (« INT » indicado en el LCD) o por mando externo
(« EXT » indicado en el LCD).
En modo de barrido interno, la tecla «SWEEP MODE» permite elegir la ley
de barrido de frecuencias:
• ley lineal (« LIN » indicado en el LCD)
• ley logarítmica (« LOG » indicado en el LCD)
@
Nota :
En mando externo, la tensión variable aplicada en la entrada
BNC «VCF IN» permite hacer variar la frecuencia alrededor de la
frecuencia visualizada.
El rango de tensión aplicado en la entrada «VCF IN» es de :
de 0 V a +10 V Ä
paso de la frecuencia mín. de la gama a la
frecuencia máx. cuando se aplica
aproximadamente 10 V
de 0 V a -10 V Ä
paso de la frecuencia máx. de la gama a la
frecuencia mín. cuando se aplica
aproximadamente -10 V
G El barrido de frecuencia está limitado por la gama de frecuencia
seleccionada.
