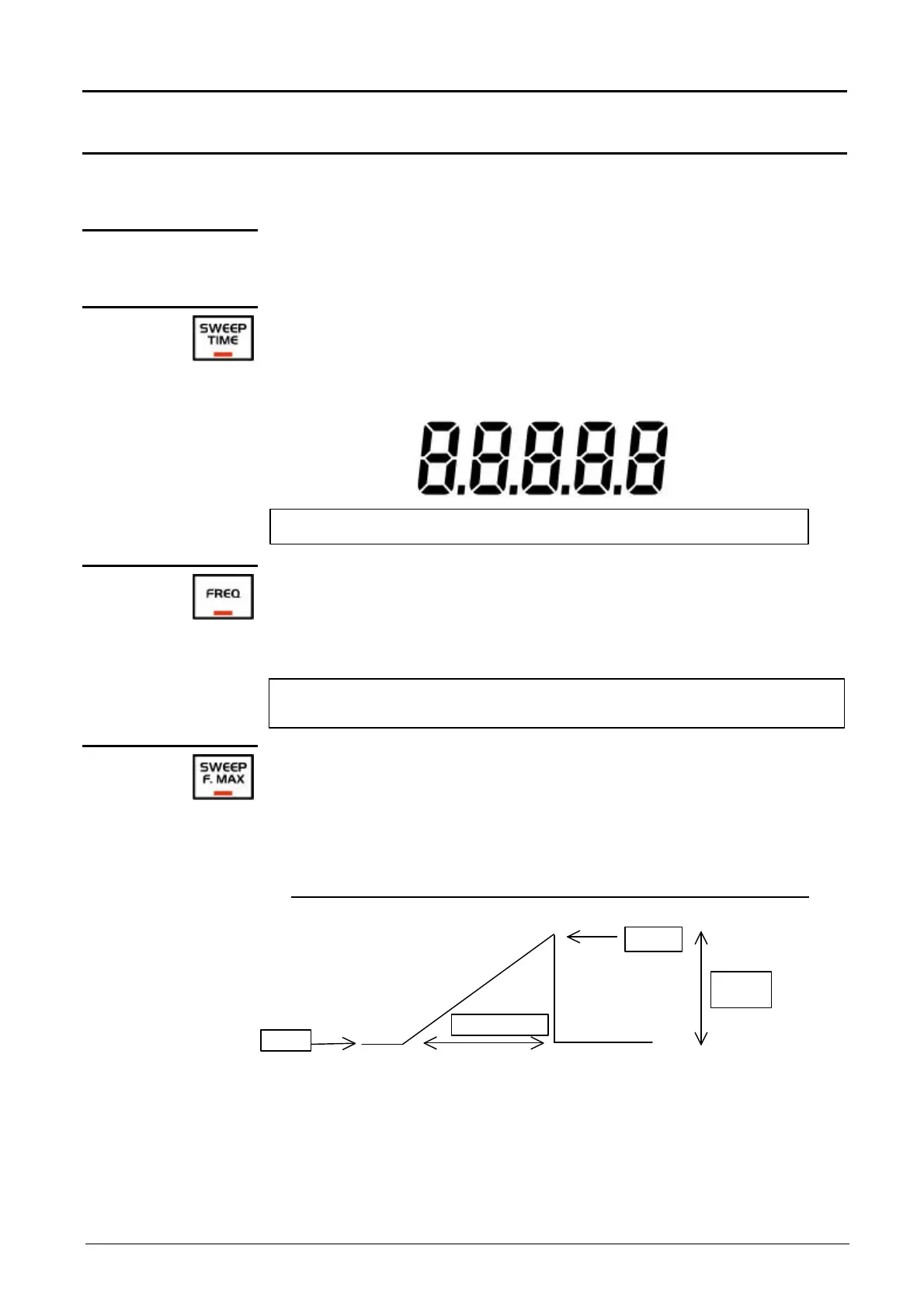

Descripción funcional
108 Generador de funciones
Descripción funcional (continuación)
Generador de
barrido SWEEP
(continuación)
Ajuste secundario
en modo barrido
SWEEP interno
Cuando se selecciona esta tecla (LED encendido) ésta permite ajustar la
duración de barrido entre la frecuencia mín. y máx. de 10 ms a 10 s.
• El ajuste se realiza por el codificador por paso de 1 ms.
• El periodo de barrido se indica en el display principal:
S
G Esta tecla sólo se activa en modo de barrido interno.
Cuando se selecciona esta tecla (LED encendido) ésta permite ajustar la
frecuencia baja «F. MIN» en la gama seleccionada.
• El ajuste se realiza por el codificador.
• Durante el ajuste, esta frecuencia se indica en el display principal.
G Durante el lanzamiento de la función barrido «SWEEP», la frecuencia
corriente del generador pasa a ser frecuencia baja «F. MIN».
Ejemplo @
Cuando se selecciona esta tecla (LED encendido) ésta permite ajustar la
frecuencia alta «F. MAX» en la gama seleccionada.
• El ajuste se realiza por el codificador.
• Durante el ajuste, la frecuencia máxima del barrido se indica en el
display principal.
Rampa o diente de sierra para el barrido de las frec. en modo lineal :
Nota 1: En modo SWEEP interno, el display indica alternativamente la
frecuencia baja «F. MIN» y la frecuencia alta «F. MAX».
Nota 2: En modo SWEEP externo, el display indica la frecuencia baja
« F. MIN. ».
