Description de l‘instrument
14 Générateur de fonctions
Description de l’instrument (suite)
Générateur de
balayage SWEEP

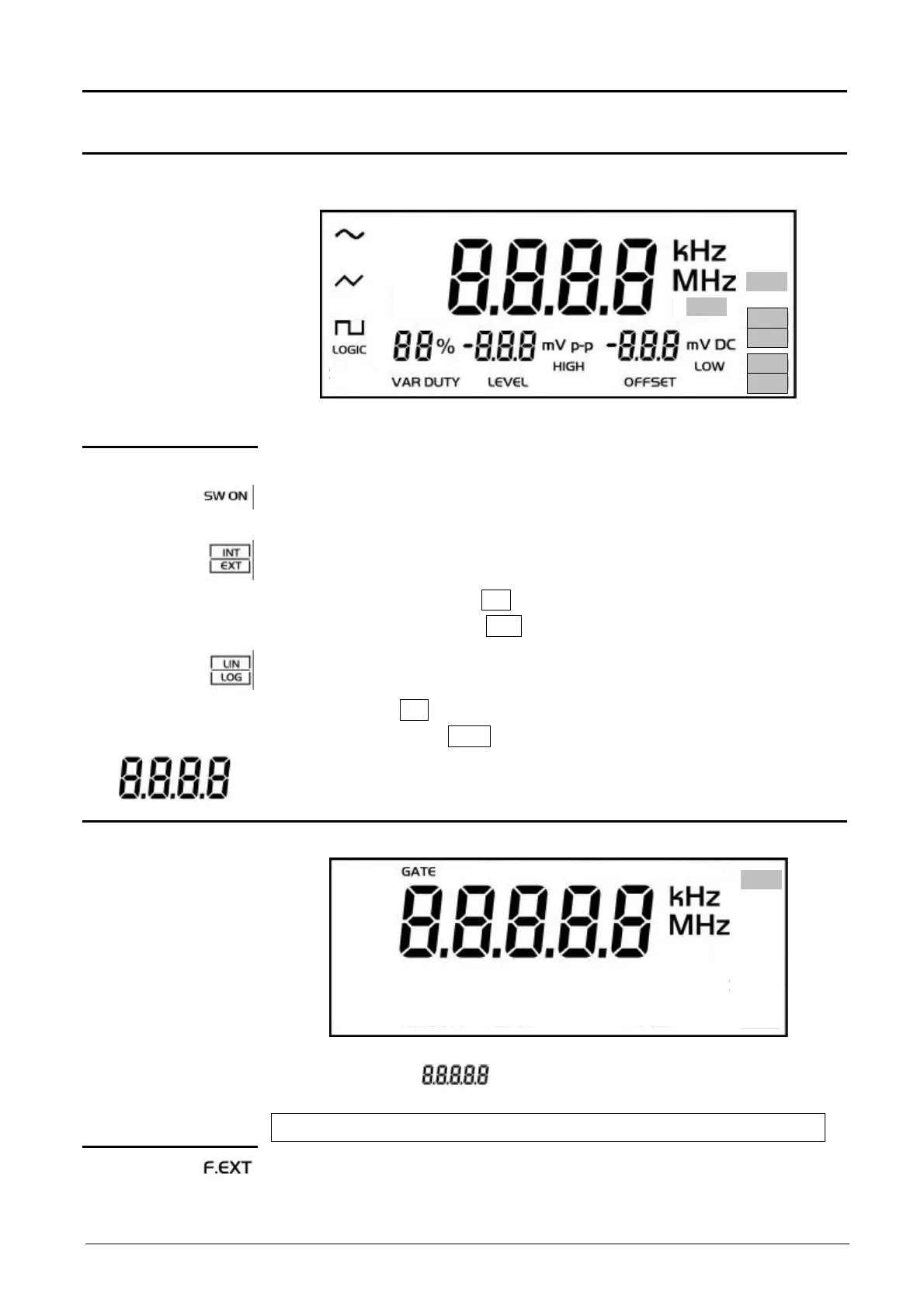

Vue du LCD avec les symboles utilisés en mode générateur de balayage
(SWEEP) :
Dans ce mode, des symboles spécifiques (en grisé sur la vue du LCD ci-
dessus) sont utilisés en plus des symboles du générateur de fonctions :
Description
indique que l’appareil est en mode balayage (SWEEP).
• Sélection par la touche « SWEEP ON »
Accès par la touche « SWEEP SOURCE ». Des pressions successives
permettent de choisir le balayage de fréquence :
• par commande interne, « INT » affiché sur le LCD.
• par commande externe, « EXT » affiché sur le LCD.
Accès par la touche « SWEEP MODE ». Des pressions successives
permettent de choisir la loi de balayage de fréquence :
• la loi linéaire « LIN » affiché sur le LCD.
• la loi logarithmique « LOG » affichée sur le LCD.
s
indique la durée du balayage en seconde « s ».
• Sélection par la touche « SWEEP TIME »
Fréquencemètre
Vue du LCD avec les symboles utilisés en mode « FREQUENCEMETRE »
FREQ EXT
Dans ce mode, le symbole spécifique (en grisé sur la vue du LCD) est
utilisé en plus de « », « GATE », « kHz », « MHz » décrits aux
paragraphes précédents.
G Affichage de la fréquence mesurée, sur 5 digits.
indique que la fonction « FREQUENCEMETRE » est activée (entrée
« FREQ EXT »).
• Sélection par la touche « FREQ EXT ».
F.EXT
SW ON
INT
EXT
LIN
LOG
