Description de l’instrument
Générateur de fonctions 13
Description de l’instrument (suite)
Générateur de
(suite)

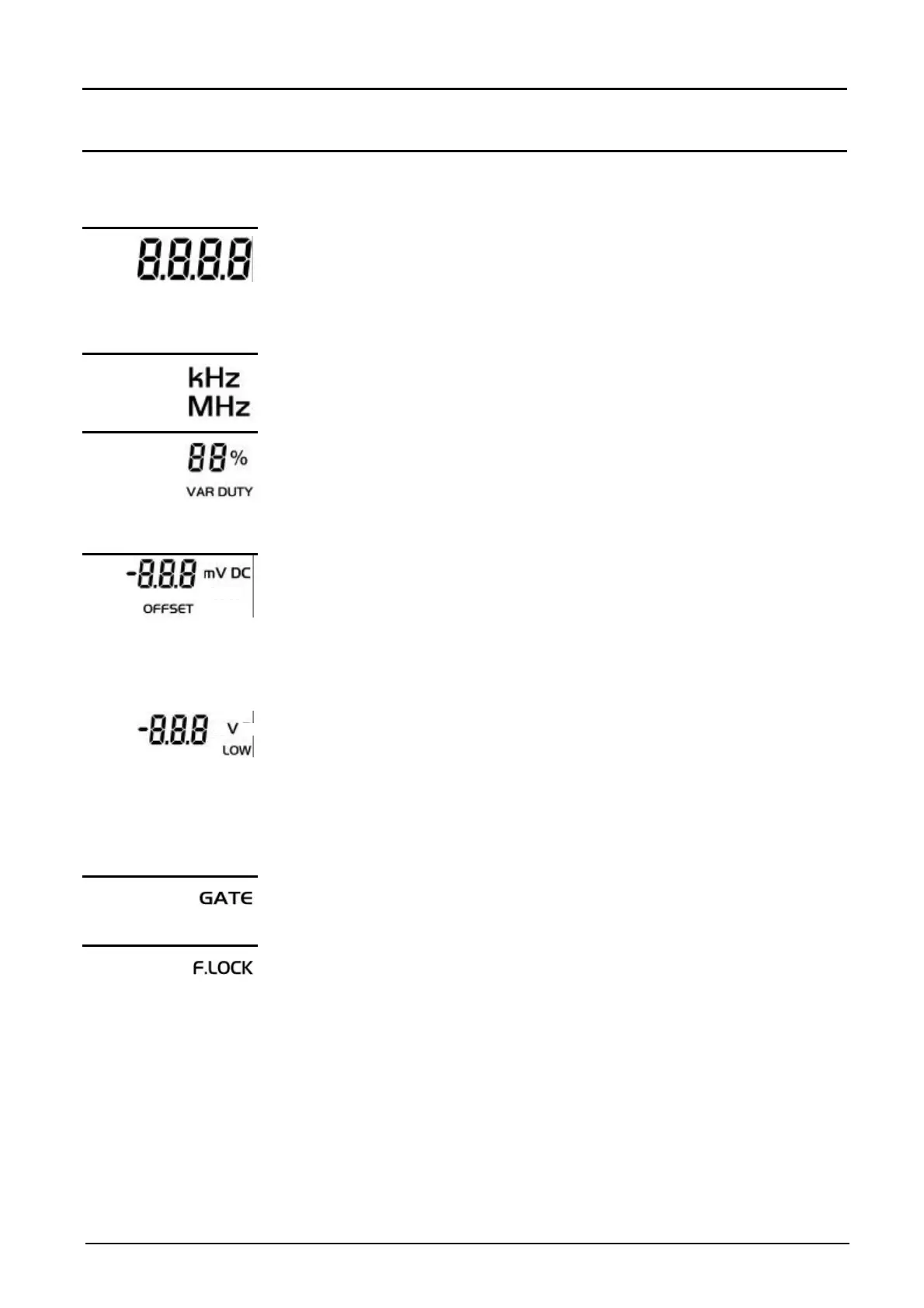

4 digits avec points intercalés (suivant la gamme) permettent l’affichage de
la fréquence.
• Sélection par la touche « FREQ ».
• Modification par l’encodeur.
indique l’unité de la fréquence de sortie suivant la gamme : Hz, kHz, MHz
• Sélection de la gamme par les touches « RANGE + » et « RANGE - »
indique la valeur du rapport cyclique en % -
réglable entre 20 et 80 %
(par défaut, la valeur est 50 %).
• Sélection par la touche « DUTY ».
• Modification par l’encodeur.
3 digits avec points intercalés et précédés du signe « - » indiquent la
valeur de la tension continue de décalage (OFFSET).
• Réglable de -10.0 V à + 10.0 V.
• Sélection par la touche « OFFSET ».
• Modification par l’encodeur.
De la même manière, ils permettent aussi l’affichage du niveau bas (LOW)
lorsque la fonction logique (LOGIC) est active.
• Un appui sur la touche « LOGIC LOW » permet le réglage de ce niveau
(OFFSET est éteint).
• Réglage de -10.0 V à + 10.0 V par pas de 100 mV.
• Modification par l’encodeur.
s’allume à chaque « contrôle » interne de la fréquence (la fréquence
d’allumage varie comme la fréquence des mesures).
indique que la fréquence présente sur l’afficheur est asservie (verrouillage).
