Description fonctionnelle
18 Générateur de fonctions
Description fonctionnelle (suite)
Générateur de
(suite)

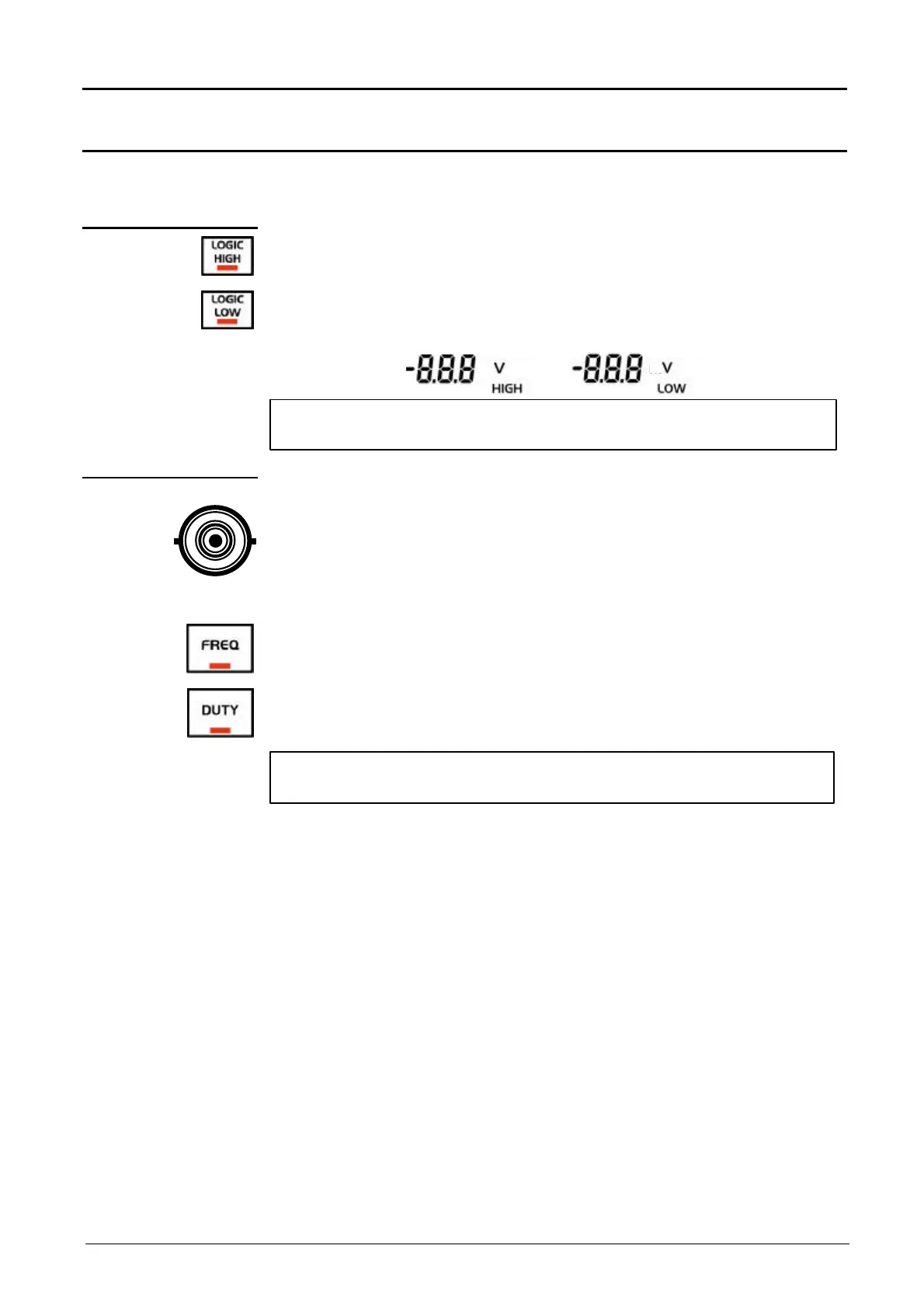

En mode « LOGIC », les touches « LOGIC HIGH » et « LOGIC LOW »,
lorsqu’elles ont été sélectionnées (LED allumée), permettent de modifier
les niveaux haut (HIGH) et bas (LOW) du signal logique de +10 V à -10 V
par pas de 100 mV.
• Le réglage se fait par l’encodeur.
G Ces touches ne sont actives que lorsque le mode « LOGIC » a été
sélectionné.
Prise BNC «TTL OUT»
Sur cette BNC, un signal de niveau logique TTL est disponible.
• La période de ces impulsions est celle du signal généré sur la sortie
« MAIN OUT », en phase et de même rapport cyclique (valeurs
indiquées sur le LCD).
• Réglage de la fréquence par la touche « FREQ ».
• Réglage du rapport cyclique par la touche « DUTY ».
G Les touches « AMP LEVEL » et « OFFSET » sont sans action sur le
signal TTL.
