Description fonctionnelle
Générateur de fonctions 17
Description fonctionnelle (suite)
Générateur de
(suite)
Note 1 : « F.LOCK » sur l’afficheur permet de vérifier que la fréquence
indiquée est asservie et donc, dans les spécifications garanties
Note 2 : « GATE » sur l’afficheur est présent à chaque « contrôle » interne
de la fréquence affichée.
Note 3 : La touche « FREQ », associée à son affichage, est désactivée en
signal continu seul.

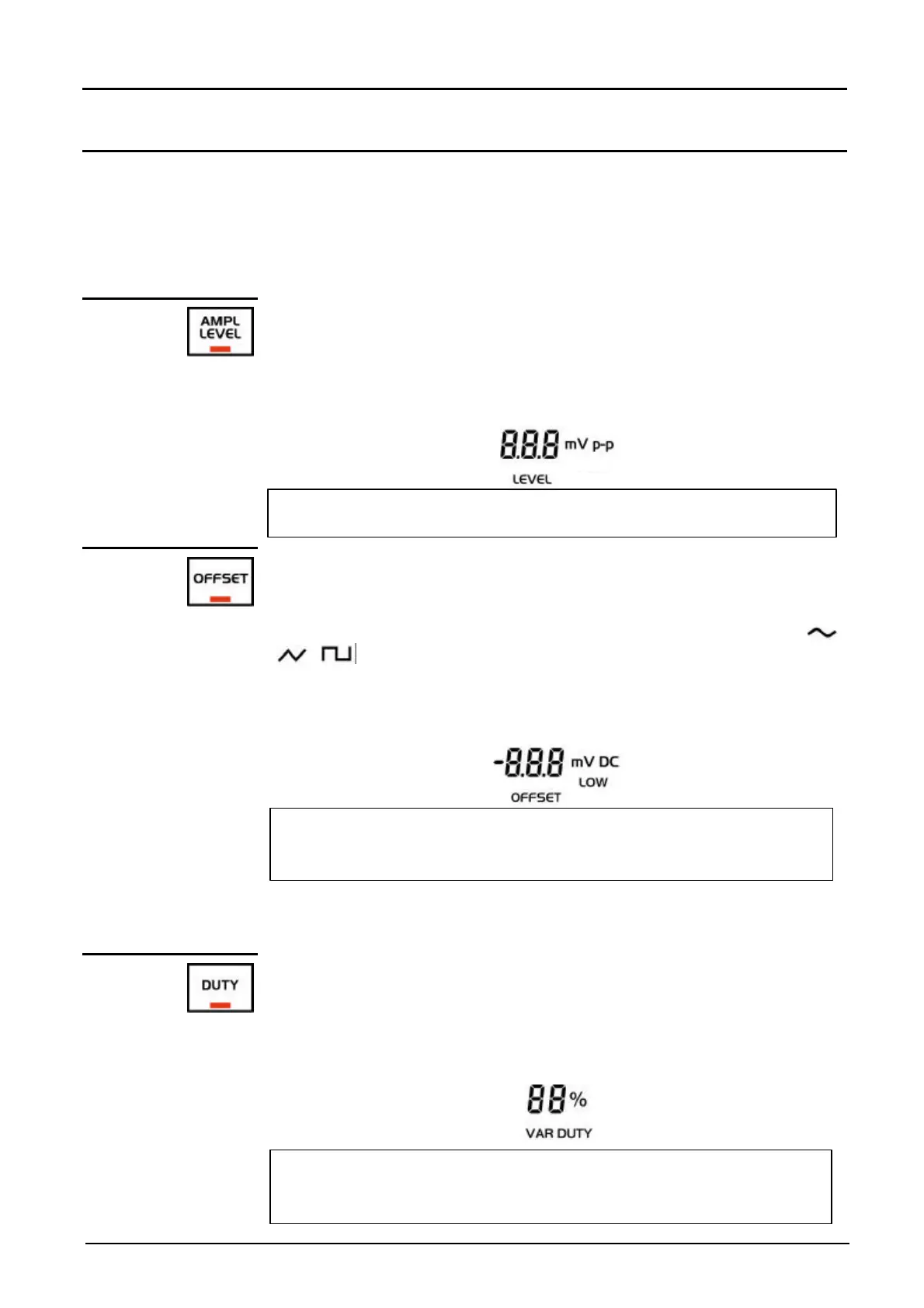

La touche « AMP LEVEL », lorsqu’elle est sélectionnée (LED allumée)
permet le réglage de l’amplitude du signal de sortie « LEVEL » de 0 à 20 V
crête à crête en circuit ouvert.
• Réglage par l’encodeur avec changement de gamme automatique.
• L’amplitude du signal de sortie est indiquée sur l’afficheur secondaire :
G La touche « AMP LEVEL », associée à son affichage, est
désactivée en mode tension continue seule.
@
La touche « OFFSET », lorsqu’elle est sélectionnée (LED allumée), permet
de régler la tension continue du signal de la sortie « MAIN OUT » de –10 à
+ 10 VDC au maximum en circuit ouvert.
Lorsque la touche « OFFSET » est sélectionnée pendant les modes, ,
, , elle permet de superposer une tension continue au signal de
sortie généré.
• Réglage par l’encodeur.
• Le niveau du signal est indiqué sur l’afficheur secondaire :
G Un appui long sur la touche « OFFSET » permet de remettre la
valeur de l’offset à 0 VDC.
La touche « OFFSET » est inactive en mode « LOGIC ».
La somme tension continue + tension alternative ne doit jamais dépasser
± 20 V. Le cas échéant, réajuster le niveau de décalage ou l’amplitude du
signal.
La touche « DUTY », lorsqu’elle est sélectionnée (LED allumée) permet le
réglage du rapport cyclique du signal de la sortie « MAIN OUT » et « TTL
OUT » entre 20 % et 80 %.
• Réglage par l’encodeur par pas de 1 %.
• Le rapport cyclique est indiqué sur l’afficheur secondaire :
G Un appui long sur la touche « DUTY
valeur du rapport cyclique à 50 %.
La touche « DUTY » est inactive en mode tension continue seule.
