Description fonctionnelle
20 Générateur de fonctions
Description fonctionnelle (suite)
Générateur de
(suite)

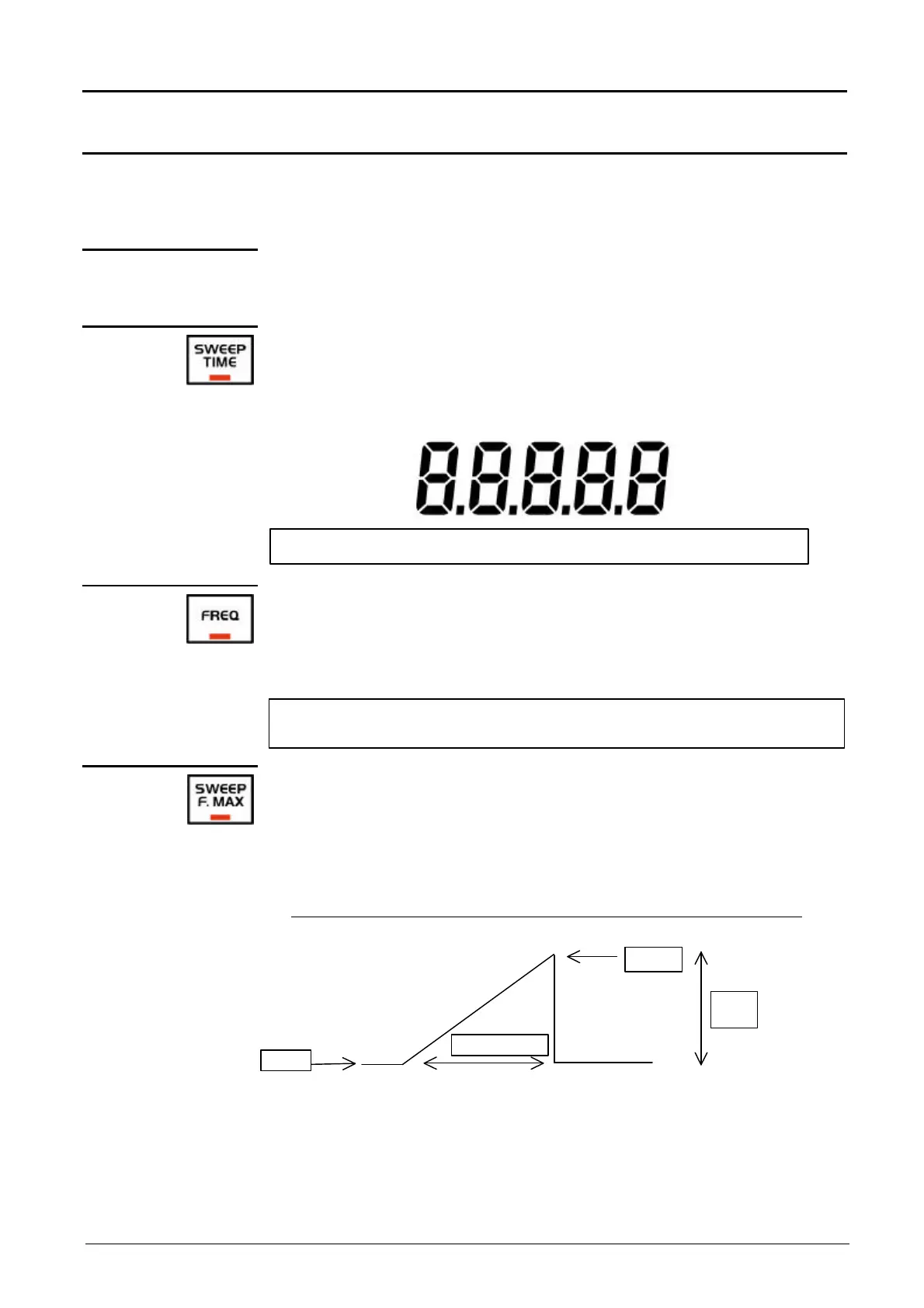

Réglage secondaire
en mode balayage
SWEEP interne
Lorsqu’elle est sélectionnée (LED allumée), cette touche permet de régler
la durée de balayage entre la fréquence min. et max. de 10 ms à 10 s.
• Le réglage se fait par l’encodeur par pas de 1 ms.
• La période de balayage est indiquée sur l’afficheur principal :
S
G Cette touche n’est active qu’en mode de balayage interne.
Lorsqu’elle est sélectionnée (LED allumée), cette touche permet de régler
la fréquence basse « F. MIN » dans la gamme choisie.
• Le réglage se fait par l ‘encodeur.
• Pendant le réglage, cette fréquence est indiquée sur l’afficheur principal.
G Lors du lancement de la fonction balayage « SWEEP », la fréquence
courante du générateur devient la fréquence basse « F. MIN ».
Exemple @
Lorsqu’elle est sélectionnée (LED allumée), cette touche permet de régler
la fréquence haute « F. MAX » dans la gamme choisie.
• Le réglage se fait par l’encodeur.
• Pendant le réglage, la fréquence maximale du balayage est indiquée sur
l’afficheur principal.
Rampe ou dent de scie pour le balayage des fréq. en mode linéaire :
Note 1 : En mode SWEEP interne, l’afficheur indique alternativement la
fréquence basse « F. MIN » et la fréquence haute « F. MAX ».
Note 2 : En mode SWEEP externe, l’afficheur indique la fréquence basse
« F. MIN. ».
