Descrizione dello strumento
Generatore di funzioni 77
Descrizione dello strumento (seguito)
Lato anteriore
(seguito)

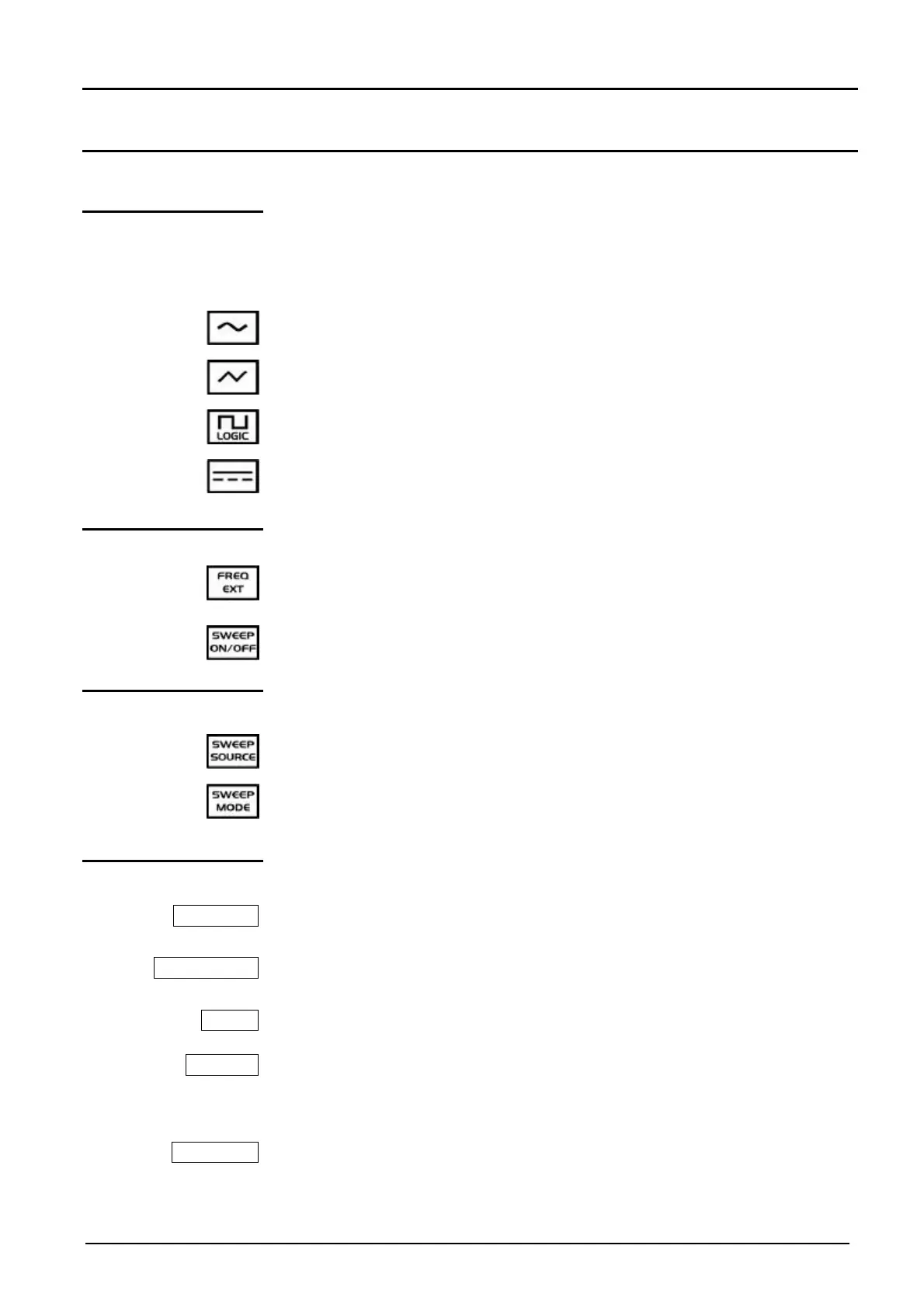

4 tasti di selezione
Forma del segnale
L'attivazione del segnale è rappresentata sul LCD.
Segnale sinusoidale
Segnale triangolare
Segnale rettangolare / logico (attivo premendo una 2a volta sul tasto)
Segnale continuo
2 tasti d’attivazione
Misura di frequenza di un segnale esterno applicato all'entrata BNC
« FREQ EXT »
Messa in servizio o fuori servizio del modo « SWEEP »
Modo scansione di frequenza
2 tasti di selezione
In modo « SWEEP » :
Scansione di frequenze con comando interno (INT) o con comando esterno
(EXT)
Modo scansione di frequenze lineare (LIN), o logaritmico (LOG)
entrate/uscite
MAIN OUT
SWEEP OUT
VCF IN
TTL OUT
FREQ EXT
Uscita su presa BNC e su 2 schede banana del segnale principale
generato, definito dagli ordini
Uscita dalla rampa di scansione di frequenza, quando il modo « SWEEP »
è attivo.
Entrata di comando esterno della scansione di frequenza
Uscita secondaria d'impulsi di livello logico TTL
Il periodo di questo segnale quadro è quello del segnale generato
sull'uscita « MAIN OUT » in fase e di rapporto ciclico definito da VAR
DUTY.
Entrata BNC di misura di frequenza di un segnale esterno
