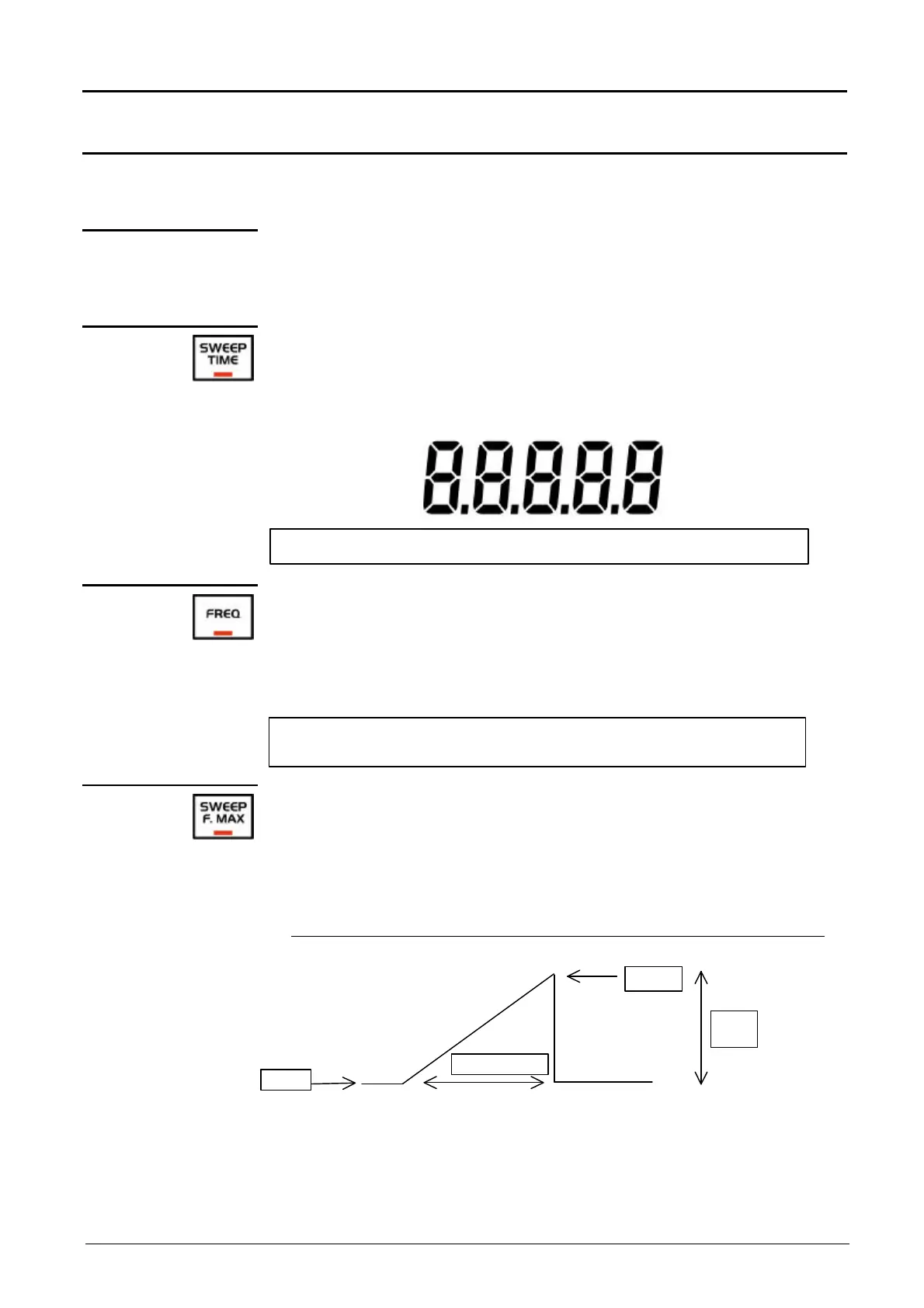

Descrizione funzionale
86 Generatore di funzioni
Descrizione funzionale (seguito)
Generatore di
scansione SWEEP
(seguito)
Regolazione
secondaria in modo
scansione SWEEP
interna
Quando è selezionato (LED acceso), questo tasto permette di regolare la
durata di scansione fra la frequenza minima e massima da 10 ms a 10 s.
• La regolazione si effettua con encoder con passo di 1 ms.
• Il periodo di scansione è indicato sul display principale :
S
G Questo tasto è attivo solo in modo di scansione interna.
Quando è selezionato (LED acceso), questo tasto permette di regolare la
frequenza bassa « F. MIN » nella gamma scelta.
• La regolazione si fa con encoder.
• Durante la regolazione, questa frequenza è indicata sul display
principale.
G Al lancio della funzione scansione « SWEEP », la frequenza
corrente del generatore diviene la frequenza bassa « F. MIN ».
Esempio @
Quando è selezionato (LED acceso), questo tasto permette di regolare la
frequenza alta « F. MAX » nella portata scelta.
• La regolazione si fa con encoder.
• Durante la regolazione, la frequenza massima della scansione è indicata
su display principale.
Rampa o dente a sega per scansione delle frequenze in modo lineare :
Nota 1 : In modo SWEEP interno, il display indica alternativamente la
frequenza bassa « F. MIN » e la frequenza alta « F. MAX ».
Nota 2 : In modo SWEEP esterno, il display indica la frequenza bassa
« F. MIN. ».
