Tester MS016
42
W zestawie z testerem dostarczany jest również kabel do diagnostyki alternatorów (rys. 6).

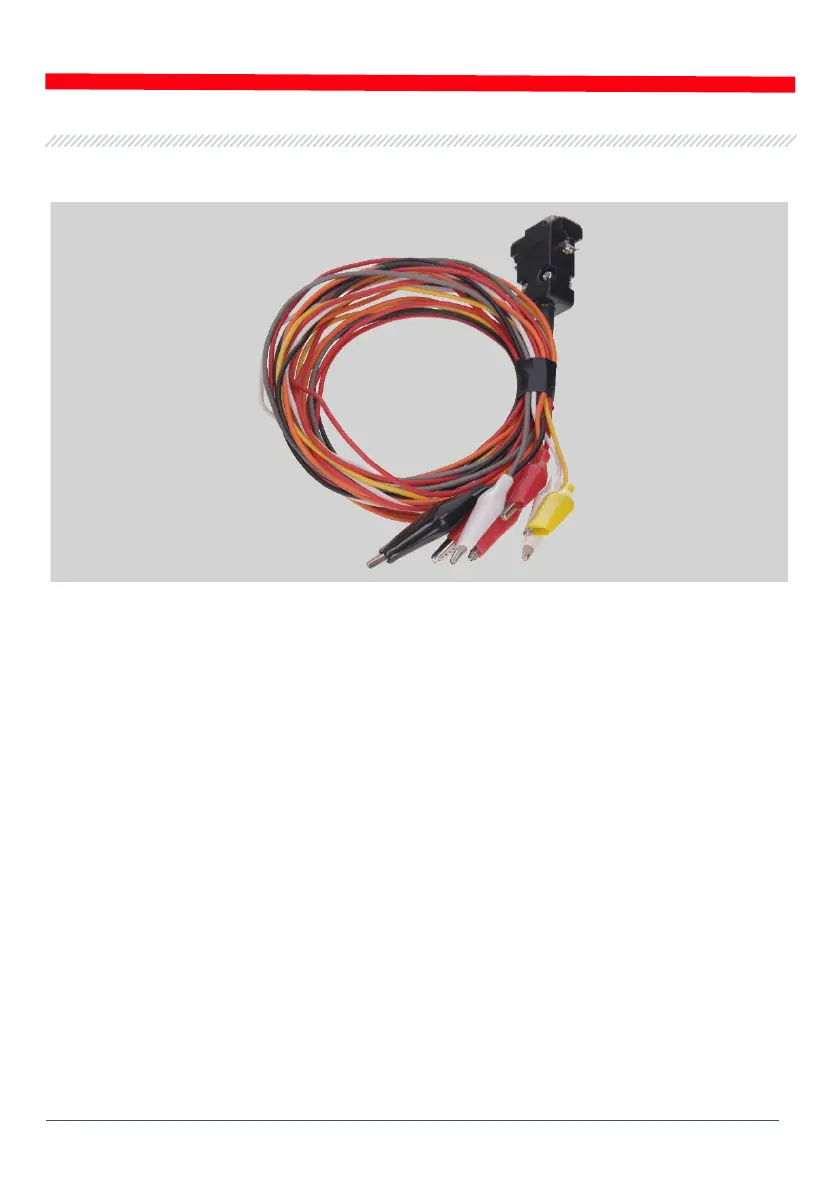

Rysunek 6. MS-33501 – kabel do diagnostyki alternatorów
Kabel do diagnostyki alternatorów (rys. 6) jest oznaczony kolorami:
• Czerwony duży zacisk – „В+” – plus akumulatora, wyjście alternatora. Służy do zasilania
urządzenia, a także do sygnalizacji napięcia „В+”;
• Czarny duży zacisk – „В-” – minus akumulatora (obudowa alternatora);
• Pomarańczowy mały zacisk - „S” (Sense pin);
• Czerwony mały zacisk – „IG” (Ignition);
• Biały mały zacisk – „FR”;
• Szary mały zacisk – „D+”;
• Żółty mały zacisk – „GC”.
