MSG Equipment MS016 - Меню Режимов Диагностики

Русский
Инструкция по диагностике
79
Переход в режим диагностики генератора/регулятора осуществляется однократным
нажатием на кнопку, на которой указан необходимый тип генератора/регулятора.
Кнопка возвращает в главное меню.
2.1. Меню режимов диагностики
При переходе в режим диагностики регуляторов на экране может отображаться следующая
информация (см. рис.10):

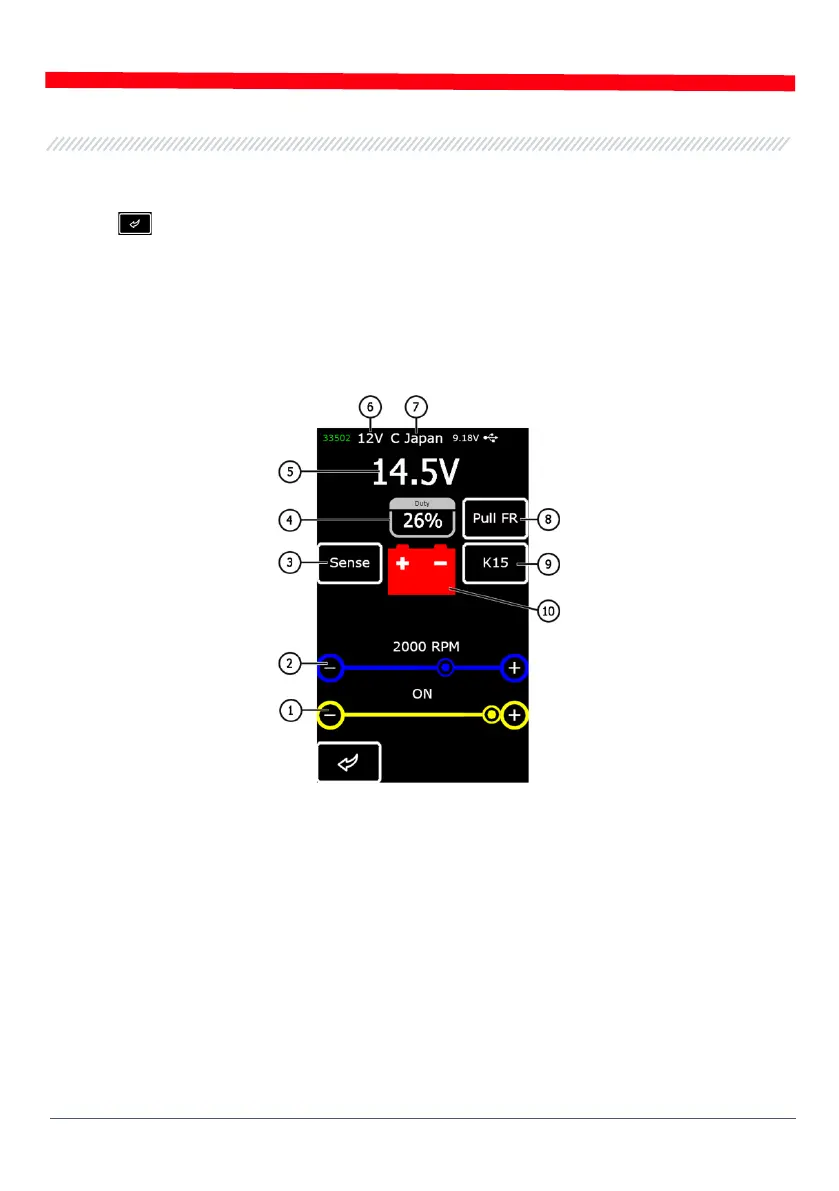

Рисунок 10. Информация на экране диагностики генератора/регулятора
1 – Заданное напряжение стабилизации (если регулятор управляемый);
2 – Заданная частота оборотов (в режиме диагностики генераторов не отображается);
3* – Кнопка включения проверки терминала "Sense", которым регулятор измеряет
напряжение на АКБ (красный – напряжение на Sense ниже B+ на 0.5-0.7V);
4 - Скважность ШИМ сигнала полученное по каналу FR (степень включенного состояния
обмотки ротора);
5 – Измеренное значение напряжения стабилизации;
6 – Номинальное напряжение режима проверки;
7 – Тип диагностируемого регулятора;
