Następnie, zgodnie z załącznikiem 1, określamy, które zaciski (złącza) kabla diagnostycznego
należy podłączyć do regulatora. Schemat podłączenia regulatora ARE6149P do testera
przedstawiono w tabeli 4 i na rys. 24.

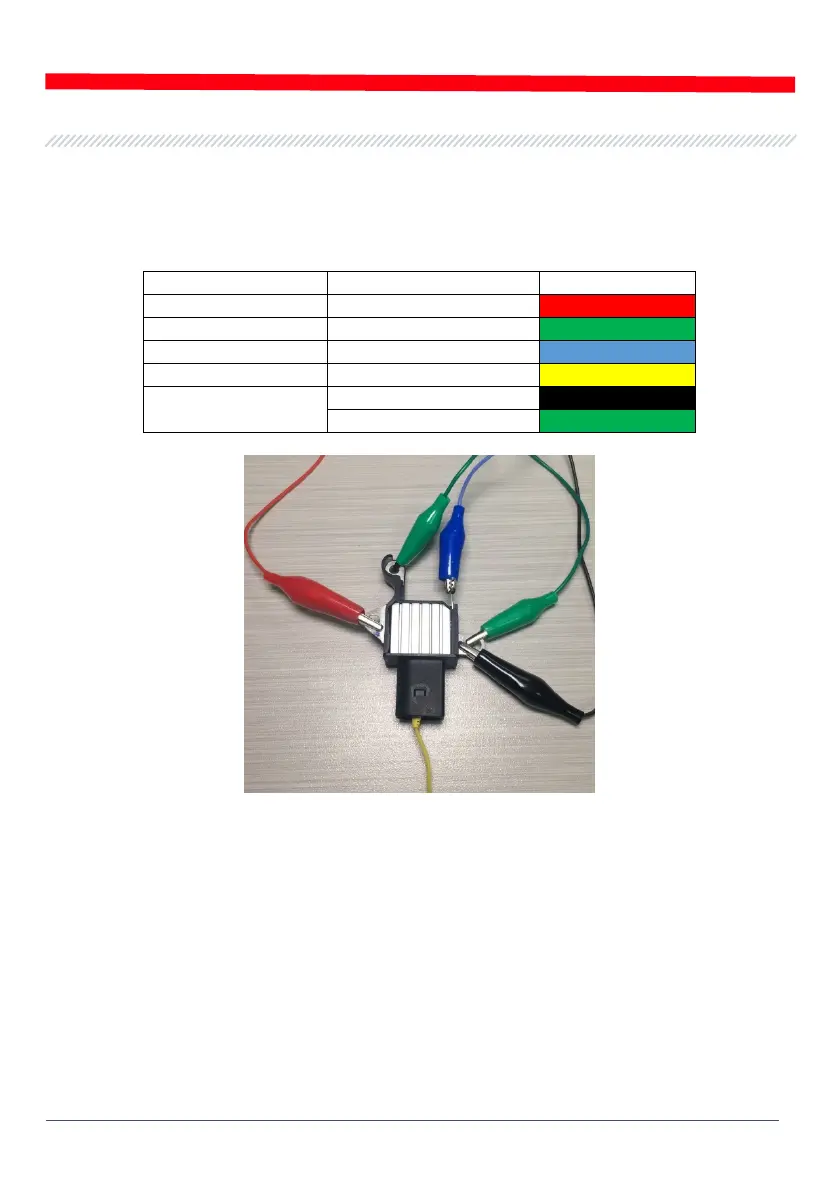

Tabela 4 - Podłączenie regulatora ARE6149P do testera
Terminal regulatora
Wyprowadzenia testera
Kolor przewodu
B+
B+
czerwony
F
F1
zielony
Ps
ST1
niebieski
LIN
GC
żółty
G
B-
czarny
F2
zielony
Rysunek 24. Regulator ARE6149P podłączony do wyprowadzeń testera
Przy podłączeniu regulatora ARE6149P pewna szczególna właściwość. Na rysunku 23
przedstawiono tylko jeden terminal F, do którego podłączamy przewód F1. Drugi przewód F2 należy
podłączyć do terminala B- – wynika to z faktu, że ten regulator jest typu B-circuit. Tak więc jedna
ze szczotek tego regulatora jest stale podłączona do „В-” alternatora, a prąd w uzwojeniu
wzbudzenia jest regulowany przez okresowe zwieranie drugiej szczotki do zacisku B+.
4.2. Diagnostyka regulatorów typu Lamp
1. Podłącz regulator do testera metodą opisaną w punkcie 4.1. (zgodnie z przykładami).
2. W menu wyboru typu regulatora (rys. 9) wybierz napięcie znamionowe badanego regulatora 12V
lub 24V i włącz tryb diagnostyczny Lamp.
