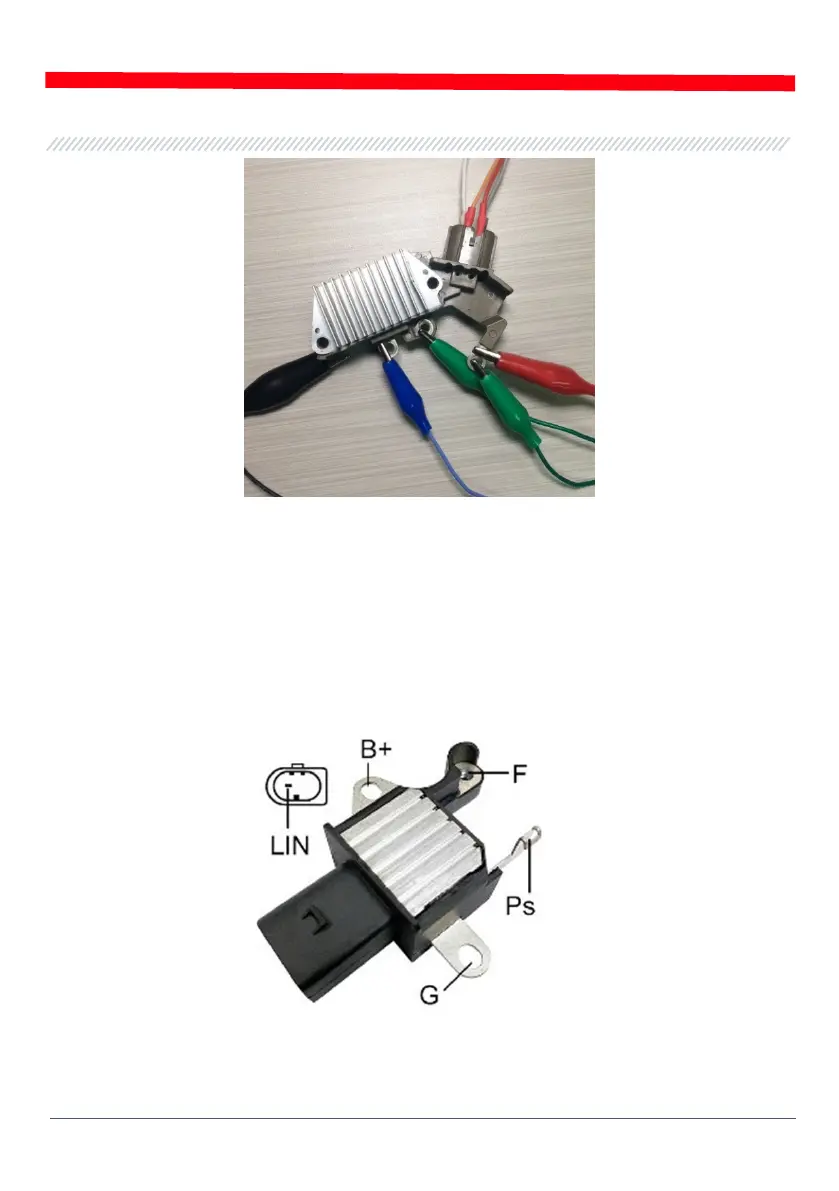

Rysunek 22. Podłączenie regulatora ARE6076 do testera
Przy podłączeniu regulatora ARE6076 występuje szczególna właściwość. Na rysunku 21
przedstawiono tylko jeden terminal F, do którego podłączamy zielony przewód (F1). Drugi zielony
przewód (F2) należy podłączyć do terminala B+ – wynika to z faktu, że jedna ze szczotek
szczotkotrzymacza jest stale podłączona do B+, a prąd w uzwojeniu wzbudzenia jest regulowany
przez okresowe zwieranie drugiej szczotki do „minusa” alternatora (typ obwodu A).
Na rys. 23 jako przykład podano schemat podłączenia regulatora ARE6149P.
Rysunek 23. Regulator ARE6149P
Na podstawie terminalów złącza i informacji w załącznikach 1 i 2 określamy typ regulatora. W tym
przypadku jest jeden terminal LIN, który określa ten regulator jako COM.
