3) Ocena działania kontrolki. Przy prędkościach ok. 0 powinien zaświecić się czerwony wskaźnik
rozładowania baterii. Wraz ze wzrostem obrotów powyżej 800 – 1200 obr./min wskaźnik powinien
zgasnąć.
4) Ocena sprawność terminala „S”;
5) Ocena zdolności regulatora do dostosowania się do zadanego napięcia stabilizacji, które jest
określone przez suwak poz. 1 rys.10.
Uwaga! Tryb diagnostyczny (p. rys. 9) ma być zgodny z typem badanego regulatora.
Aby zdiagnozować regulatory napięcia, podłącz do testera kabel MS-33502 i zasilacz z funkcją
„Quick Charge 2.0” poprzez złącze USB Type-C.
Uwaga! Jeśli do testera podłączono zasilacz bez funkcji „Quick Charge 2.0”, w takim przypadku
możliwe jest badanie regulatorów napięcia tylko 12V.
Uwaga! Niektóre regulatory marki handlowej Bosch wymagają do pracy dużego prądu, którego
tester nie może zapewnić, więc badanie takich regulatorów napięcia nie jest możliwe.
4.1. Podłączenie regulatora
Aby ocenić sprawność regulatora, wymagane jest prawidłowe podłączenie regulatora do
wyprowadzeń diagnostycznych testera.
Zgodnie z numerem AS-PL lub oryginalnym oznaczeniem wyszukaj informacje o oznaczeniu
terminali regulatora w bazie testera (rys. 17).

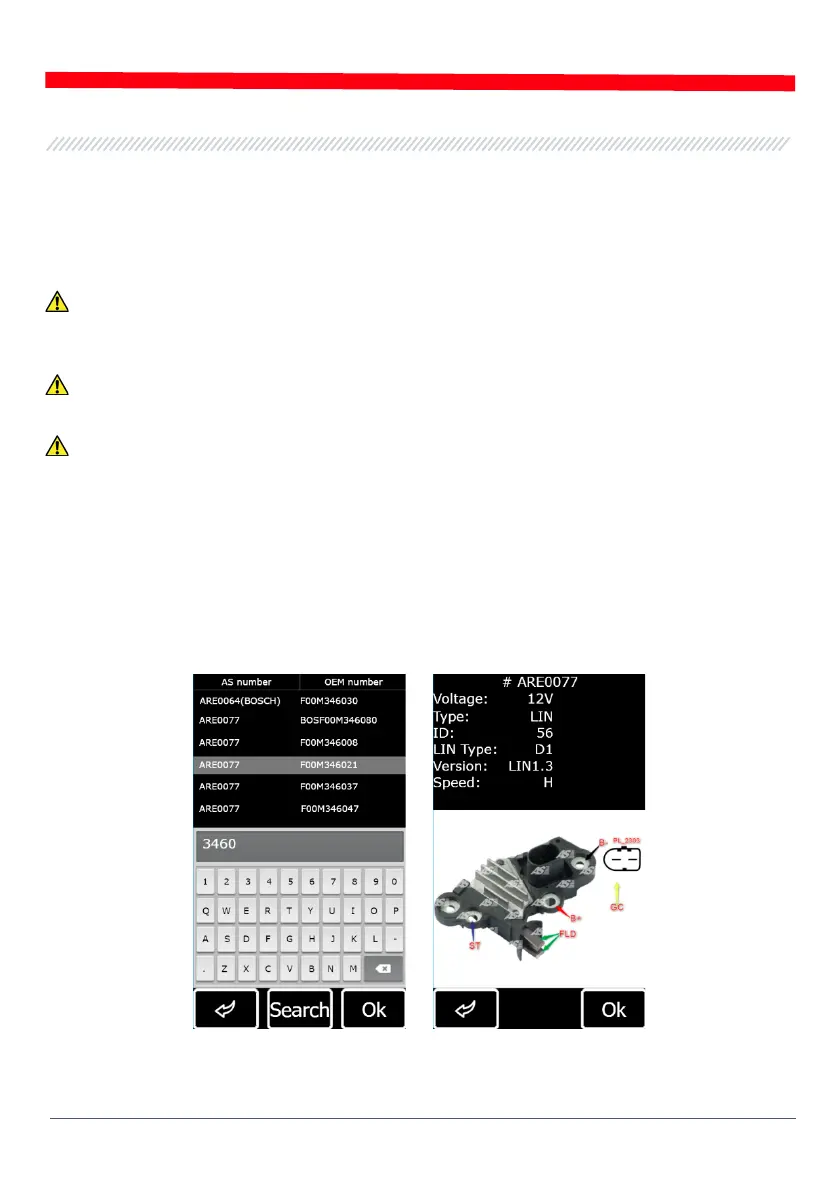

Rysunek 17. Wyszukiwanie regulatora w bazie i wyniki wyszukiwania
Podłącz kabel diagnostyczny do regulatora zgodnie ze schematem.
