Тестер MS016
98
6.1. Режим Analyzer
В режиме Analyzer производиться считывание данных передающихся по шине LIN, что
позволяет оценить целостность шины и исправность блока управления (мастер). В этом
режиме есть возможность сохранить в память тестера полученные данные.
Процесс считывания и сохранения данных происходить следующим образом:
ВНИМАНИЕ! Необходимо строго соблюдать последовательность действий, описанную
ниже, иначе это приведёт к прерыванию обмена данными по шине и появятся ошибки в
соответствующем блоке управления.
1. Подключите кабель MS-33501 к тестеру.
2. Для питания тестера используйте АКБ автомобиля или внешний источник питания USB.
При использовании АКБ автомобиля в качестве источника питания, подключите зажимы
красный «В+» и чёрный «В-». Подключатся следует щупами с гибкой иглой к разъёму со
стороны провода (щупы с гибкой иглой в комплекте к тестеру не поставляются).
3. В главном меню тестера выбрать режим «LIN analyzer», затем на экране (рис. 25) выбрать
режим «Analyzer» и подобрать скорость работы шины LIN. Нажмите кнопку «OK» – откроется
окно вывода данных считанных по LIN шине (рис. 27).

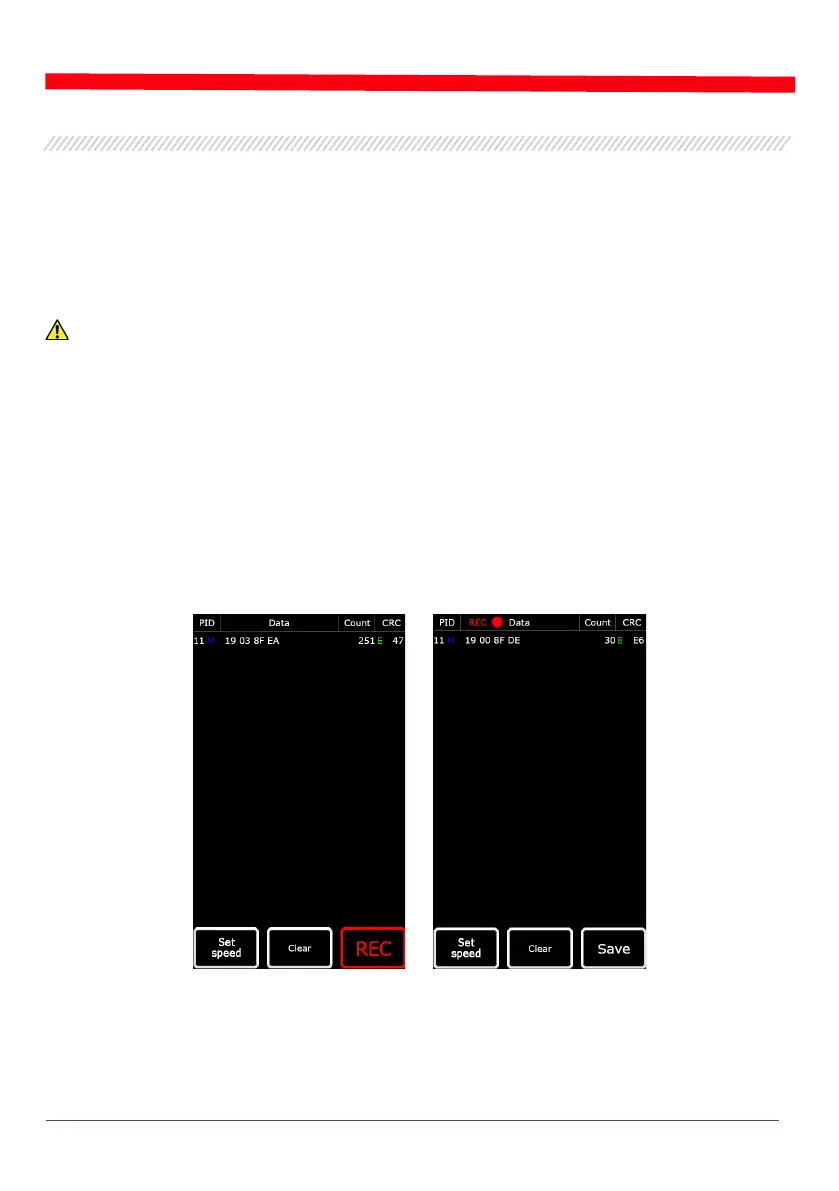

Рисунок 27. Экран режима Analyzer
4. Подключите зажим «GC» (жёлтого цвета) к проводу шины LIN, используя щуп с гибкой
иглой. Тестер начнёт считывать данные.
5. Для остановки процесса считывания данных отсоедините зажим «GC» от шины.
