Инструкция по диагностике
97

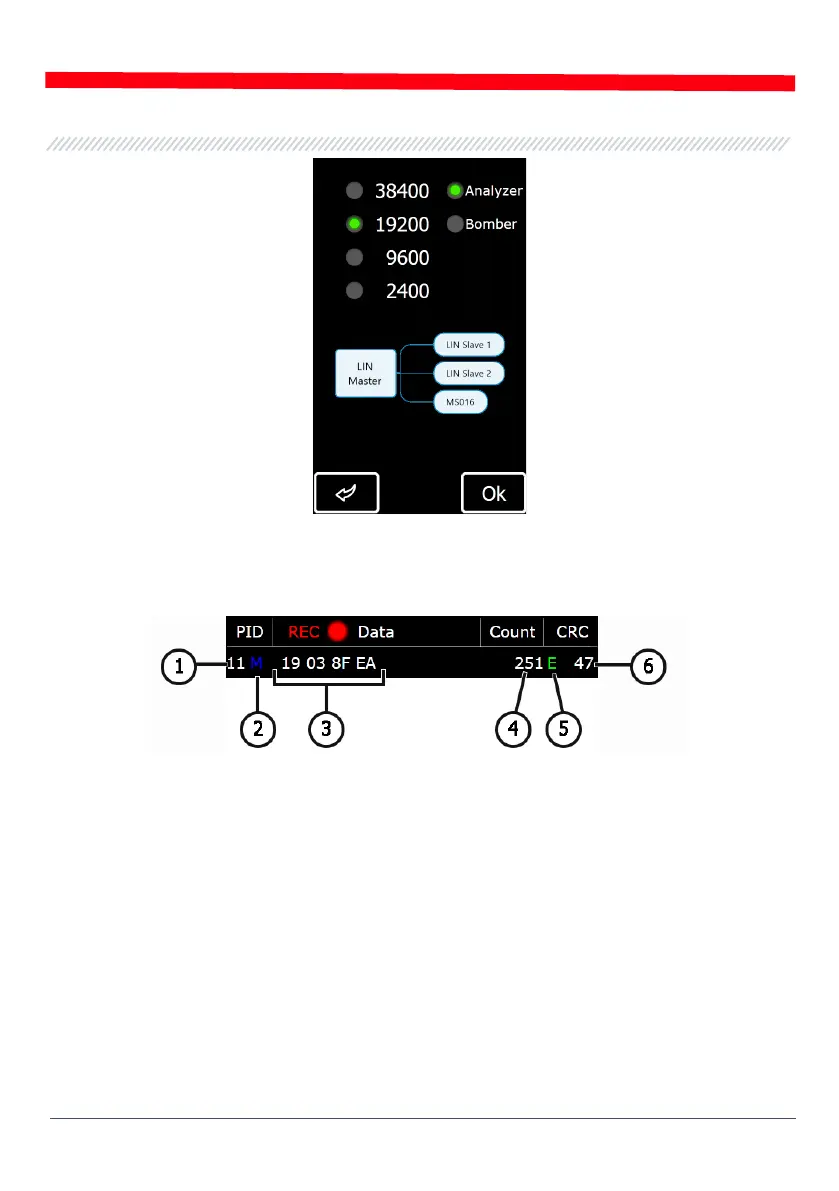

Рисунок 25. Экран выбора режима и скорости работы шины LIN
На экранах режимов Analyzer и Вomber отображается следующая информация рис. 26:
Рисунок 26. Информация на экране режима Analyzer
1 – Идентификационный номер устройства.
2 – Статус запроса:
M – есть ответ;
S – был запрос, но не ответа (только Analyzer);
Err – тестер не смог считать данные (возможно не совпала выбранная скорость работы
шины).
3 – Считанный пакет данных;
4 – Количество принятых данных;
5 – Тип шины LIN:
С – шина LIN 1.3;
E – шина LIN 2.1;
Err – тип шины не определён.
6 – Значение контрольной суммы. Если отображается «Err», то данные не получены.
