5.1. Диагностика генераторов системы «Старт-стоп» 12V
Диагностика генераторов системы «Старт-стоп» аналогична диагностике генератора типа
COM. Отличие заключается в подключении диагностического кабеля к генератору.
В качестве примера на рис. 25, приведена схема подключения генератора Valeo IST60C017.

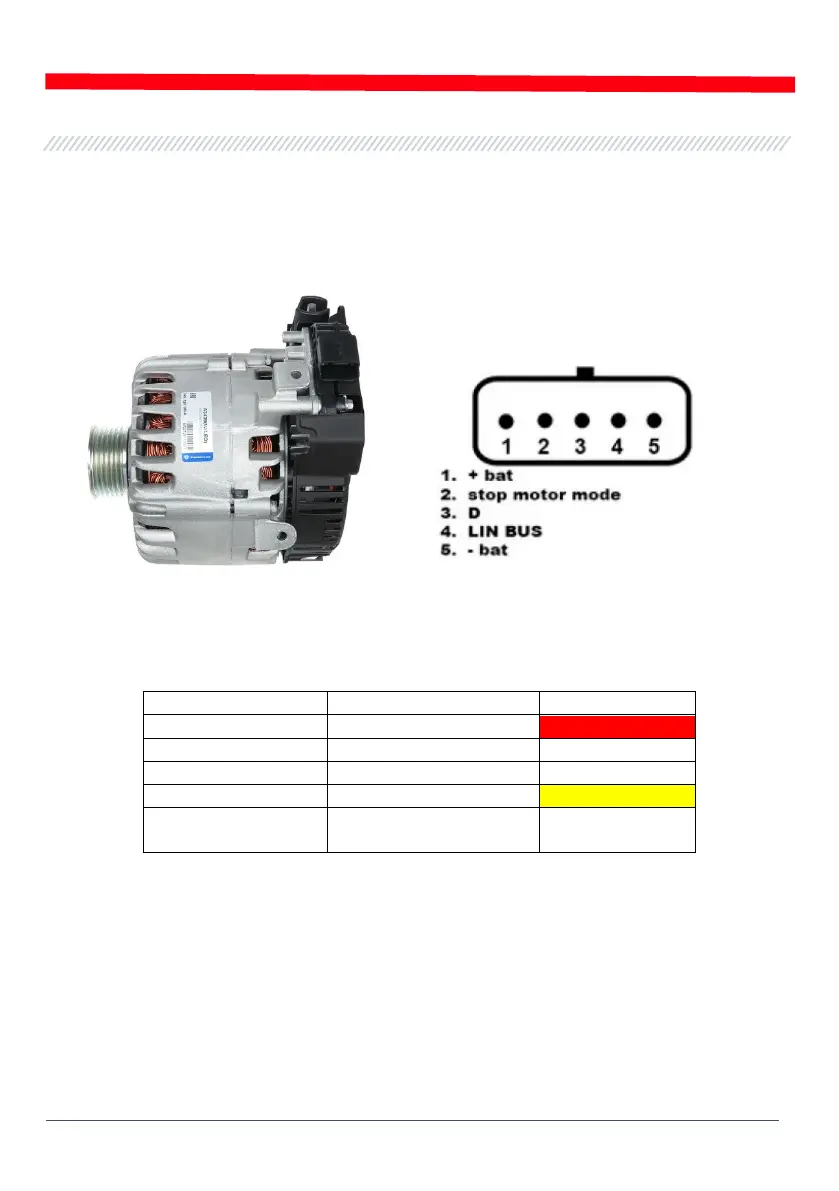

Рисунок 25. Генератор Valeo IST60C017 и обозначение терминалов в разъёме
Схема подключения диагностического кабеля MS-35301 к генератору приведена в таблице 5.
Таблица 5 – Подключение генератора Valeo IST60C017
Терминал
Вывод тестера
Цвет провода
+ bat
IG (Ignition)
красный
F stop motor mode
Нет подключения
D
Нет подключения
LIN
GC
жёлтый
- bat*
Соединить с корпусом
генератора
* терминал «- bat» необходимо подключить к корпусу генератора проводом, который в
комплект не входит
6. ФУНКЦИЯ «LIN analyzer»
Функция «LIN analyzer» позволяет подключить тестер к бортовой шине LIN и считать
(сохранить) данные которые передаются по ней. Функция «LIN analyzer» может работать в
двух режимах: Analyzer и Bomber.
