Инструкция по диагностике
85
2) Выбор типа и номинального напряжения диагностируемого регулятора;
3) Оценка работоспособности контрольной лампы. При оборотах около нуля должен
загораться красный индикатор разряда батареи. При увеличении оборотов больше 800 –
1200 об/мин индикатор должен погаснуть;
4) Оценивается работоспособность терминала «S»;
5) Оценивается способность регулятора подстраиваться под заданное напряжение
стабилизации, которое задаётся ползунком поз. 1 рис.10.
ПРЕДУПРЕЖДЕНИЕ! Режим диагностики (см. рис. 9) должен соответствовать типу
проверяемого регулятора.
Для диагностики регуляторов напряжения подключите к тестеру кабель MS-33502 и блок
питания с функцией «Quick Charge 2.0» через разъём USB Type-C.
ПРЕДУПРЕЖДЕНИЕ! Если к тестеру был подключен блок питания без функции «Quick
Charge 2.0», в этом случае возможна проверка регуляторов напряжения только 12В.
ПРЕДУПРЕЖДЕНИЕ! Некоторые регуляторы ТМ Bosch
требуют для работы большой ток,
который тестер не может обеспечить, поэтому проверка таких регуляторов напряжения
невозможна.
4.1. Подключение регулятора
Для оценки работоспособности регулятора требуется правильное его подключение к
диагностическому кабелю.
По оригинальному номеру регулятора проведите поиск информации об обозначении
терминалов регулятора в базе тестера (рис. 17).

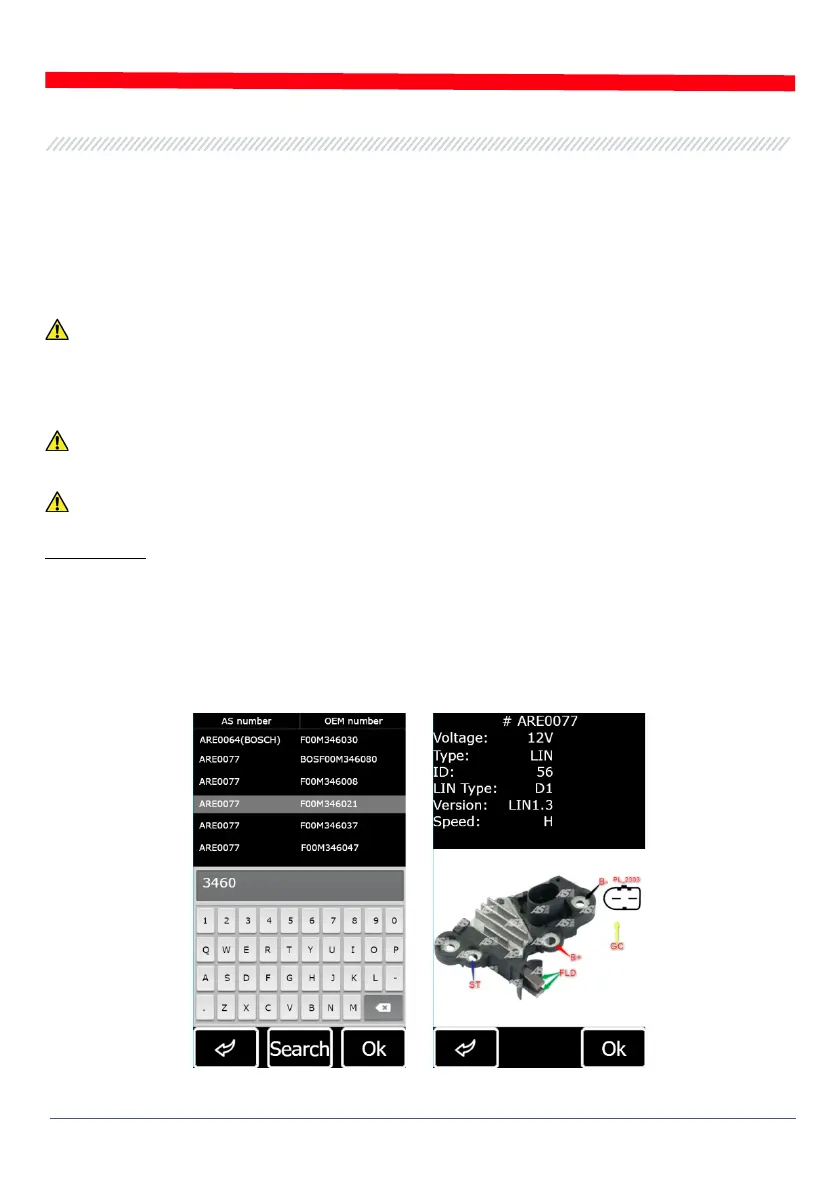

Рисунок 17. Поиск регулятора по базе и результаты поиска
