Русский
Тестер MS016
86
Подключите диагностический кабель к регулятору согласно схеме.
ПРЕДУПРЕЖДЕНИЕ! При подключении зажимов в разъёме важно соблюдать повышенную
осторожность, т.к. есть опасность (вероятность) повреждения (выход из строя) регулятора.
Необходимо подключать зажим с полностью закрытой изоляцией (рис. 18) или использовать
подходящий провод-переходник (рис. 5).

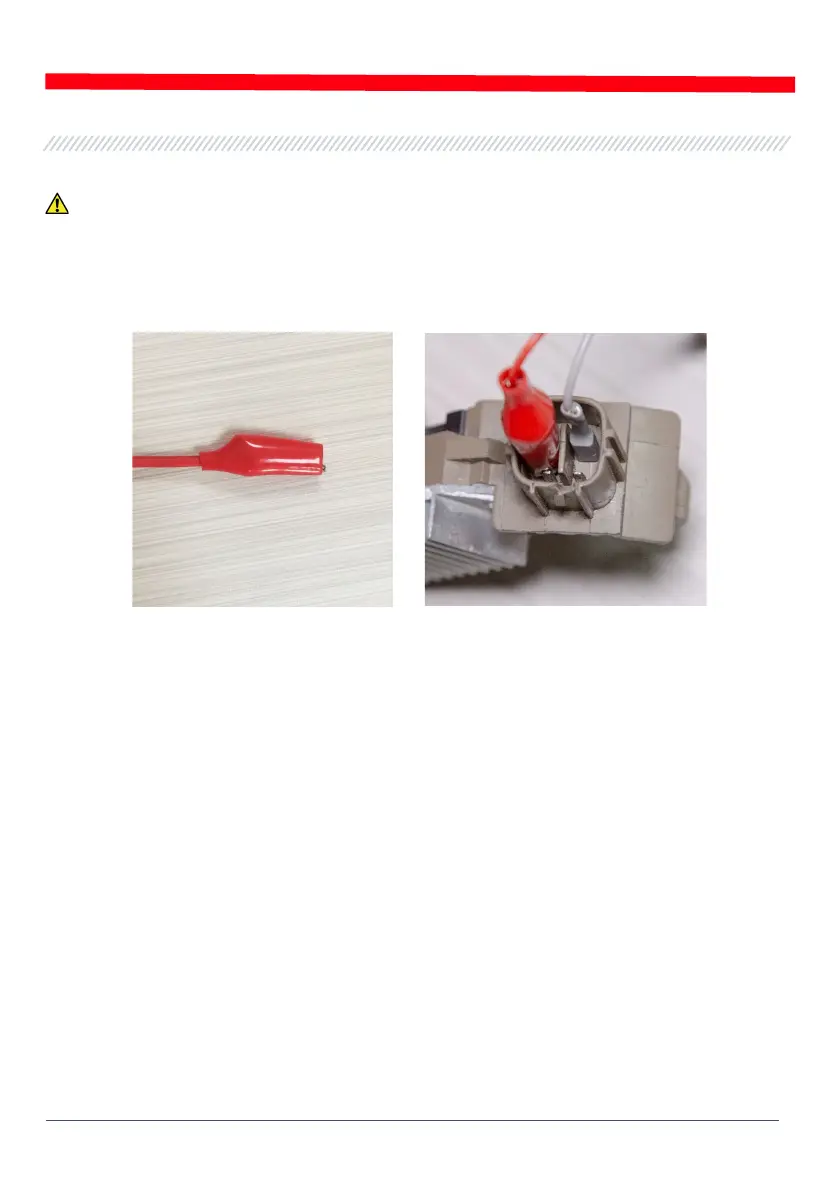

Рисунок 18. Подключение терминалов в разъёме
После подключения регулятора нажмите «OK». Тестер автоматически перейдёт в нужный
режим проверки регулятора. Далее можно приступать к диагностике регулятора (процесс
описан ниже по тексту).
В случае, когда поиск по базе регуляторов не дал результатов следует провести поиск
информации об обозначении терминалов регулятора в сети интернет. Дополнительно
можно воспользоваться информацией из приложения 3, где указано подключение наиболее
распространённых регуляторов. По найденной в сети интернет схеме обозначения
терминалов регулятора подключите диагностический кабель аналогично ниже
приведенным примерам.
На рис. 19, в качестве примера, приведена схема подключения регулятора ARE1054.
Используя информацию на рис. 19 сначала определяем тип регулятора по терминалам в
разъёме и информации в приложениях 1 и 2. В данном случае это терминалы DFM и L(RVC)
(может обозначаться L(PWM)). По терминалу L(RVC) мы идентифицируем этот регулятор как
RVC.
Далее по приложению 1 определяем какие зажимы (разъёмы) диагностического кабеля
нужно подключить к регулятору. Схема подключения регулятора ARE1054 к тестеру
приведена в таблице 2 и на рис. 20.
