Русский
Инструкция по диагностике
87

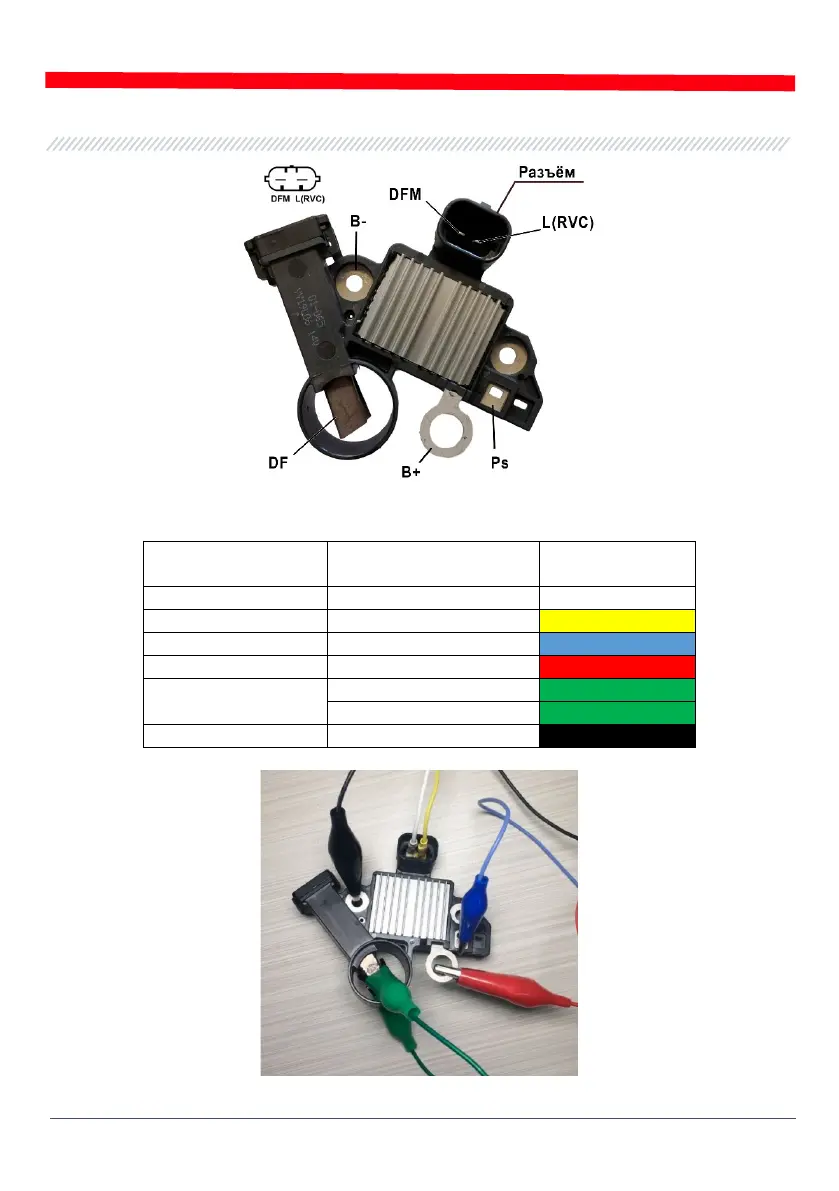

Рисунок 19. Регулятор ARE1054
Таблица 2 Подключение регулятора ARE1054 к тестеру
Терминал
регулятора
Вывод тестера Цвет провода
DFM
FR
белый
L(RVC)
GC
жёлтый
Ps
ST1
синий
B+
B+
красный
DF
F1
зелёный
F2
зелёный
B-
B-
чёрный
Рисунок 20. Схема подключения регулятора ARE1054 к тестеру
