Тестер MS016
88

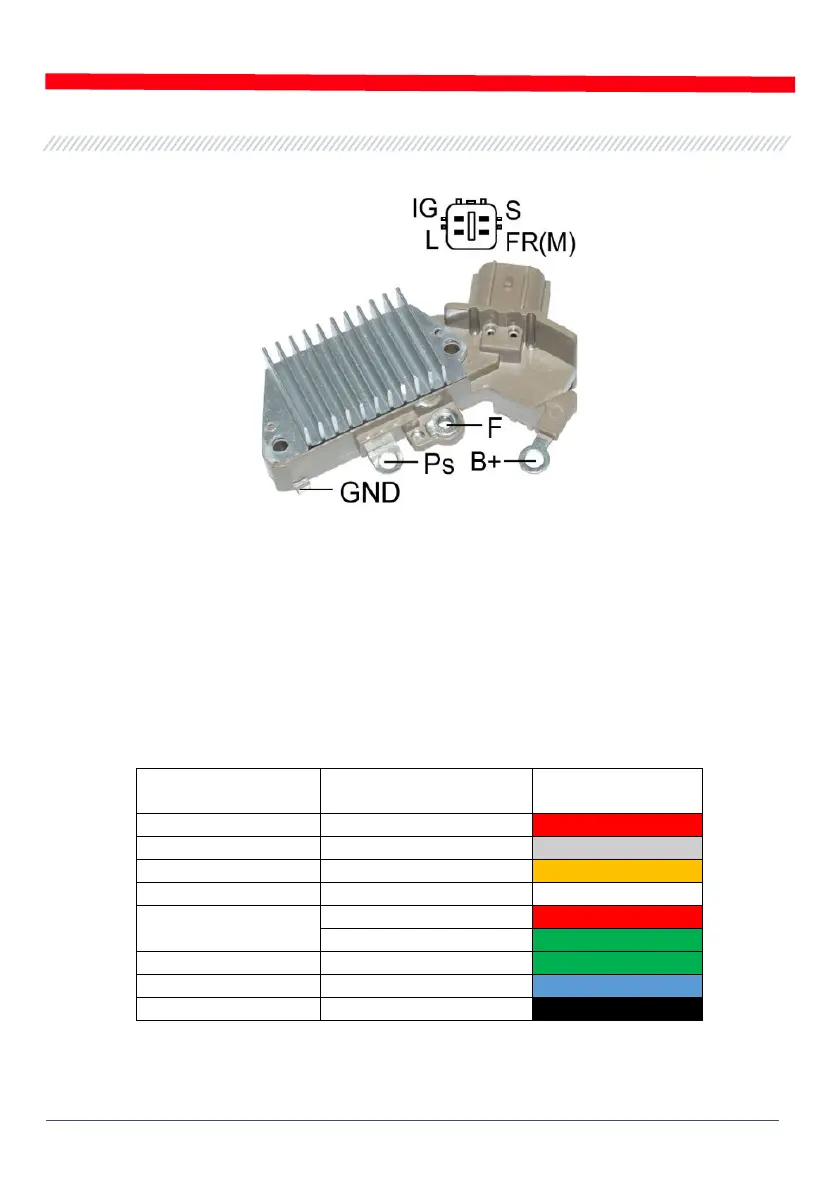

На рис. 21, в качестве примера, приведена схема подключения регулятора ARE6076.
Рисунок 21. Регулятор ARE6076
По терминалам в разъёме и информации в приложениях 1 и 2 определяем тип регулятора. В
данном случае терминалы IG, S и FR(M) не идентифицируют тип регулятора. Терминал L
идентифицирует это регулятор как Lamp.
Далее по приложению 1 определяем какие зажимы (разъёмы) диагностического кабеля
нужно подключить к регулятору. Схема подключения регулятора ARE6076 к тестеру
приведена в таблице 3 и на рис. 22.
Таблица 3 – Подключение регулятора ARE6076 к тестеру
Терминал
регулятора
Вывод тестера Цвет провода
IG
IG
красный
L
D+
серый
S
S
оранжевый
FR(M)
FR
белый
B+
B+
красный
F2
зелёный
F
F1
зелёный
Ps
ST1
синий
GND
B-
чёрный
