Русский
Инструкция по диагностике
89

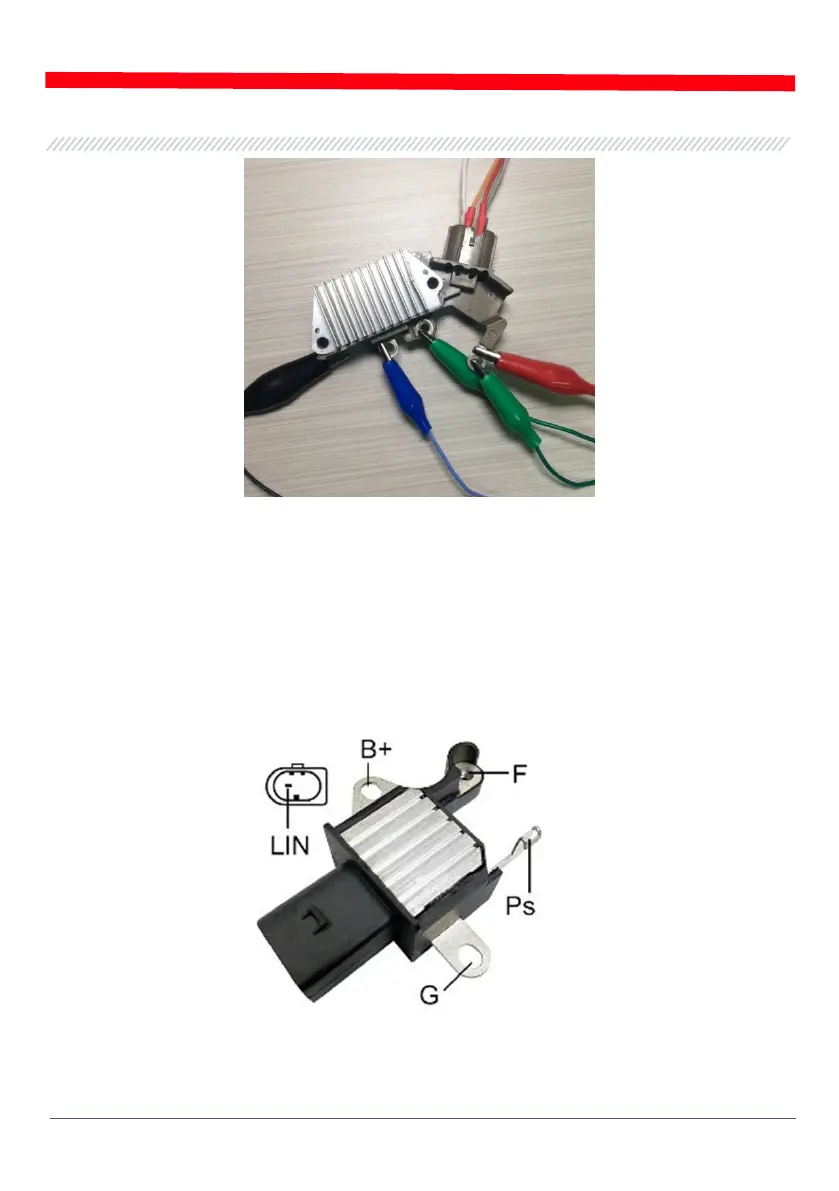

Рисунок 22. Схема подключения регулятора ARE6076 к тестеру
При подключении регулятора ARE6076 есть одна особенность. На рисунке 21 указан только
один терминал F, к которому мы подключаем зелёный провод (F1). Второй зелёный провод
(F2) нужно подключить к терминалу B+ – это связано с тем, что одна из щеток реле постоянно
подключена на В+, а управление обмоткой возбуждения выполняется по щетке,
подключенной на «минус» генератора (А-circuit type).
На рис. 23, в качестве примера, приведена схема подключения регулятора ARE6149P.
Рисунок 23. Регулятор ARE6149P
