По терминалам разъёма и информации в приложениях 1 и 2 определяем тип регулятора. В
данном случае присутствует один терминал LIN который идентифицирует этот регулятор как
COM.
Далее по приложению 1 определяем какие зажимы (разъёмы) диагностического кабеля
нужно подключить к регулятору. Схема подключения регулятора ARE6149P к тестеру
приведена в таблице 4 и на рис. 24.

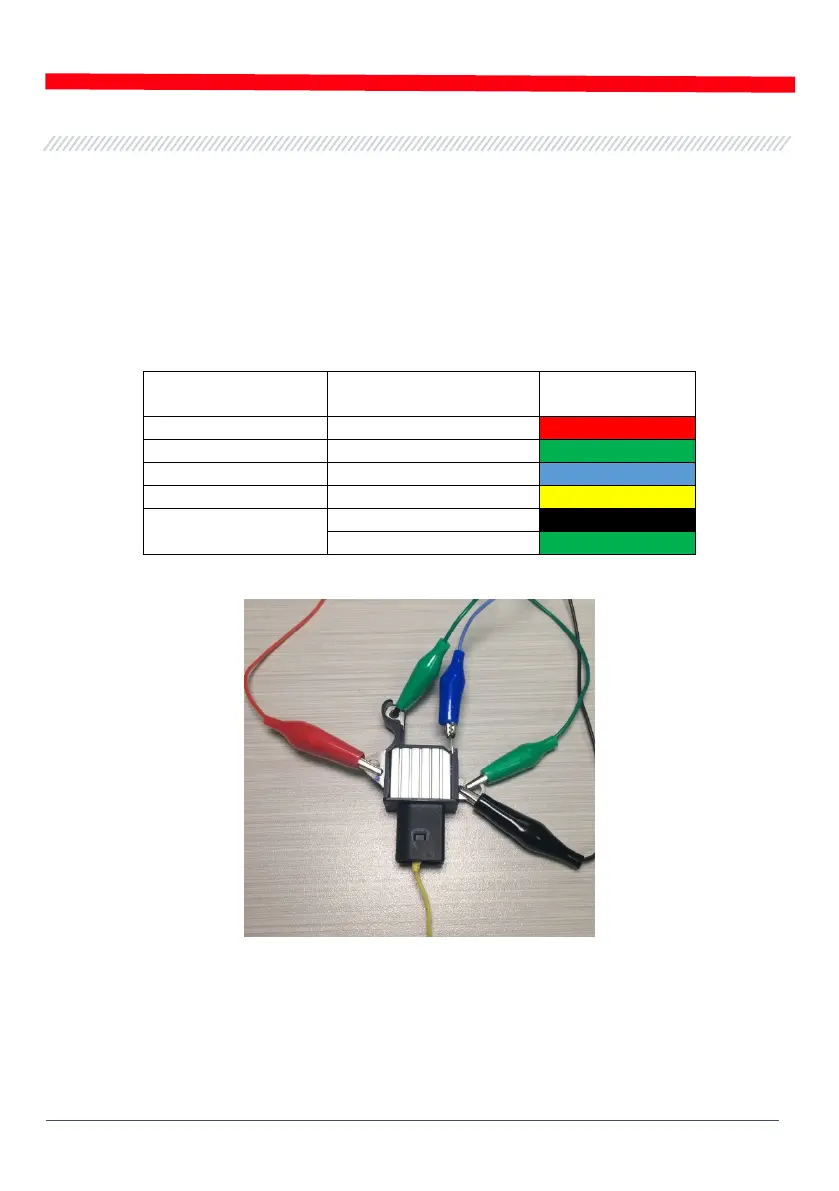

Таблица 4 – Подключение регулятора ARE6149P к тестеру
Вывод тестера Цвет провода
G
Рисунок 24. Регулятор ARE6149P, подключённый к выводам тестера
При подключении регулятора ARE6149P есть одна особенность. На рисунке 23 указан только
один терминал F, к которому мы подключаем провод F1. Второй провод F2 нужно подключить
к терминалу B- – это связано с тем, что данный регулятор относится к типу B-circuit. Таким
образом, одна из щеток данного реле постоянно подключена на «В-» генератора, а
управление обмоткой возбуждения выполняется по В+.
