Polish
Tester MS016
52
Uwaga! Podczas podłączania przewodów do terminala regulatora, należy zachować
szczególną ostrożność, ponieważ błędy w podłączeniach mogą skutkować uszkodzeniem
regulatora. Wszystkie końcówki podłączanych przewodów muszą mieć kompletną izolację
elektryczną (rys. 18).

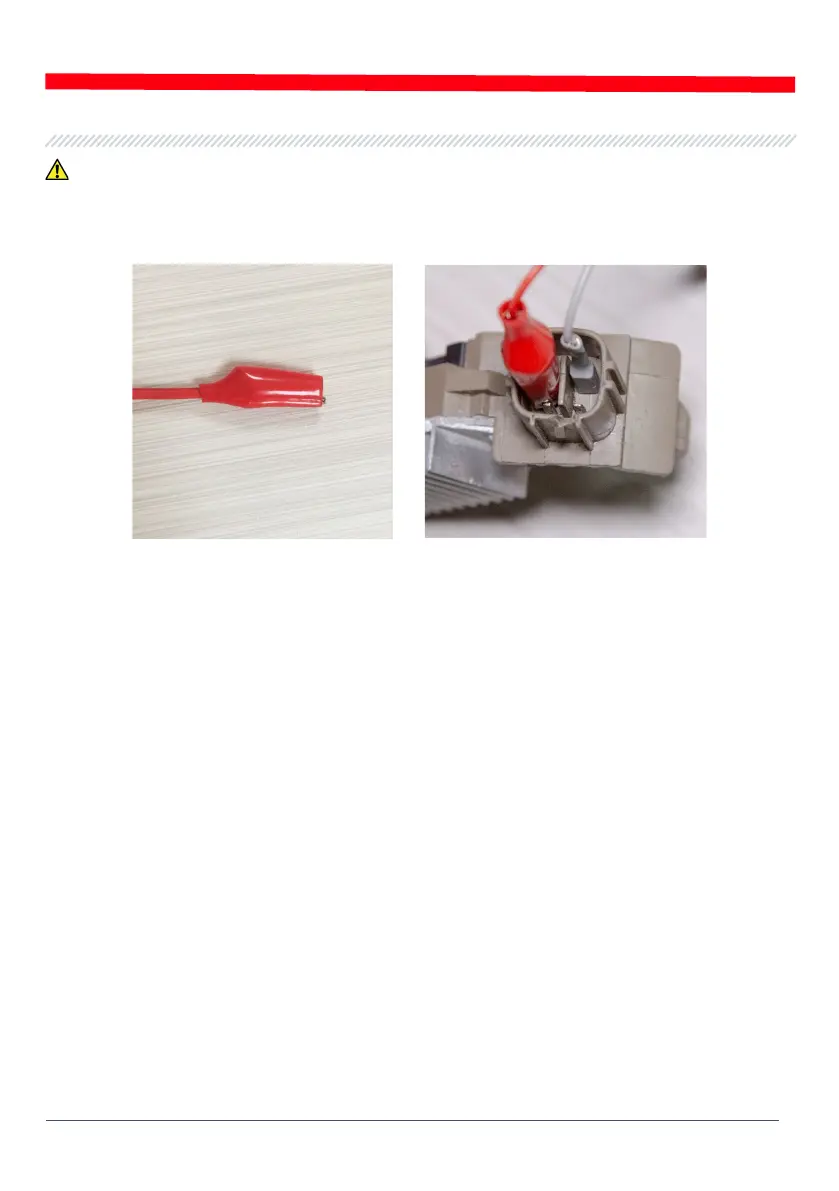

Rysunek 18. Prawidłowy stan izolacji przewodów podłączonych do terminala regulatora
Po podłączeniu regulatora naciśnij «OK». Tester automatycznie przejdzie w żądany tryb badania
regulatora. Następnie można przystąpić do badania regulatora.
W przypadku, gdy wyszukiwanie w bazie danych regulatorów nie przyniosło rezultatów, należy
wyszukać informacje o oznaczeniu terminali regulatora w Internecie. Dodatkowo możesz
skorzystać z informacji z załącznika 3, w których wskazane jest połączenie najpopularniejszych
regulatorów. Zgodnie ze schematem oznaczenia terminali regulatora znalezionym w Internecie
podłącz kabel diagnostyczny w sposób podany w poniższych przykładach.
Na rys. 19 jako przykład podano schemat podłączenia regulatora ARE1054.
Korzystając z informacji na rys. 19 najpierw określ typ regulatora na podstawie terminali złącza i
informacji w załącznikach 1 i 2. W tym przypadku są to terminale DFM i L (RVC) (mogą być oznaczone
L(PWM)). Terminal L (RVC) definiuje ten regulator jako RVC.
Następnie, zgodnie z załącznikiem 1, określamy, które wyprowadzenia testera należy podłączyć do
regulatora. Schemat podłączenia regulatora ARE1054 do testera przedstawiono w tabeli 2 i na
rys. 20.
