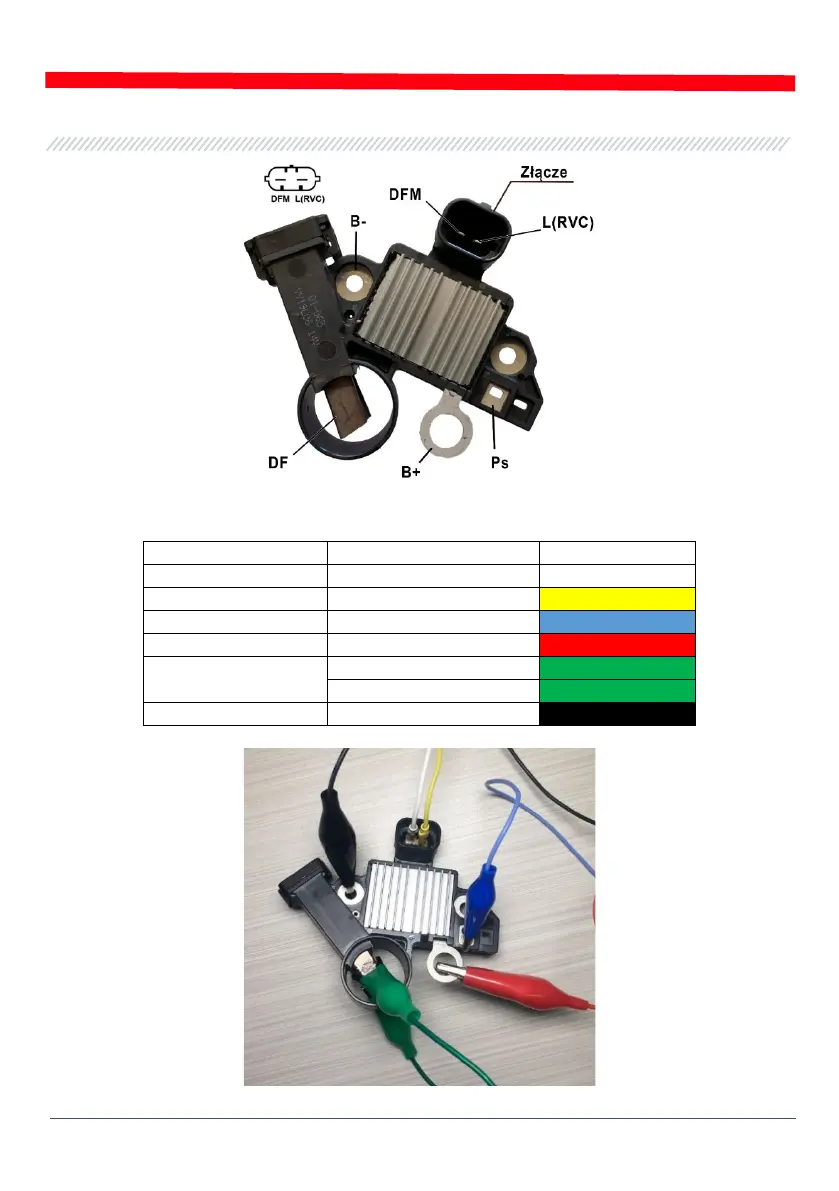

Rysunek 19. Regulator ARE1054
Tabela 2 - Podłączenie regulatora ARE1054 do testera
Terminal regulatora
Wyprowadzenia testera
Kolor przewodu
DFM
FR
biały
L(RVC)
GC
żółty
Ps
ST1
niebieski
B+
B+
czerwony
DF
F1
zielony
F2
zielony
B-
B-
czarny
Rysunek 20. Podłączenie regulatora ARE1054 do testera
