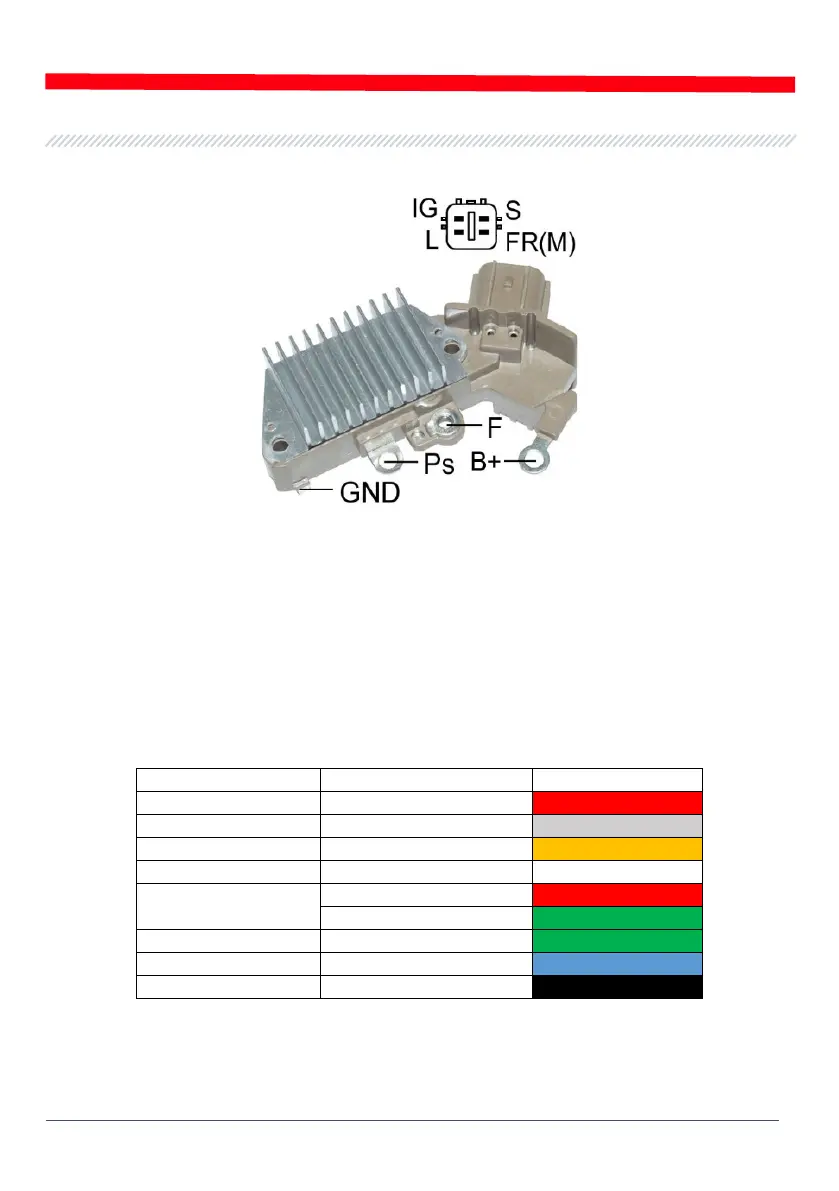

Na rys. 21 jako przykład podano schemat podłączenia regulatora ARE6076.
Rysunek 21. Regulator ARE6076
Na podstawie terminali złącza i informacji w załącznikach 1 i 2 określamy typ regulatora. W tym
przypadku występujące terminale IG, S i FR (M) nie określają typu regulatora. Wyprowadzenie
oznaczone jako L definiuje ten regulator jako Lamp.
Następnie, zgodnie z załącznikiem 1, określamy, jakie zaciski (złącza) kabla diagnostycznego należy
podłączyć do regulatora. Schemat podłączenia regulatora ARE6076 do testera przedstawiono w
tabeli 3 i na rys. 22.
Tabela 3 - Podłączenie regulatora ARE6076 do testera
