Тестер MS016
80
8* – Кнопка переключения измерения FR;
9* – Кнопка включения зажигания;
10 - Индикатор контрольной лампы работы генератора (для регуляторов, напрямую
управляющих лампой).
* Кнопка имеет цветовую индикацию:
красного цвета – включено;
белого цвета – выключено.
На экране диагностики регуляторов типа COM (рис.11) отображается следующая
информация:
генератор регулятор

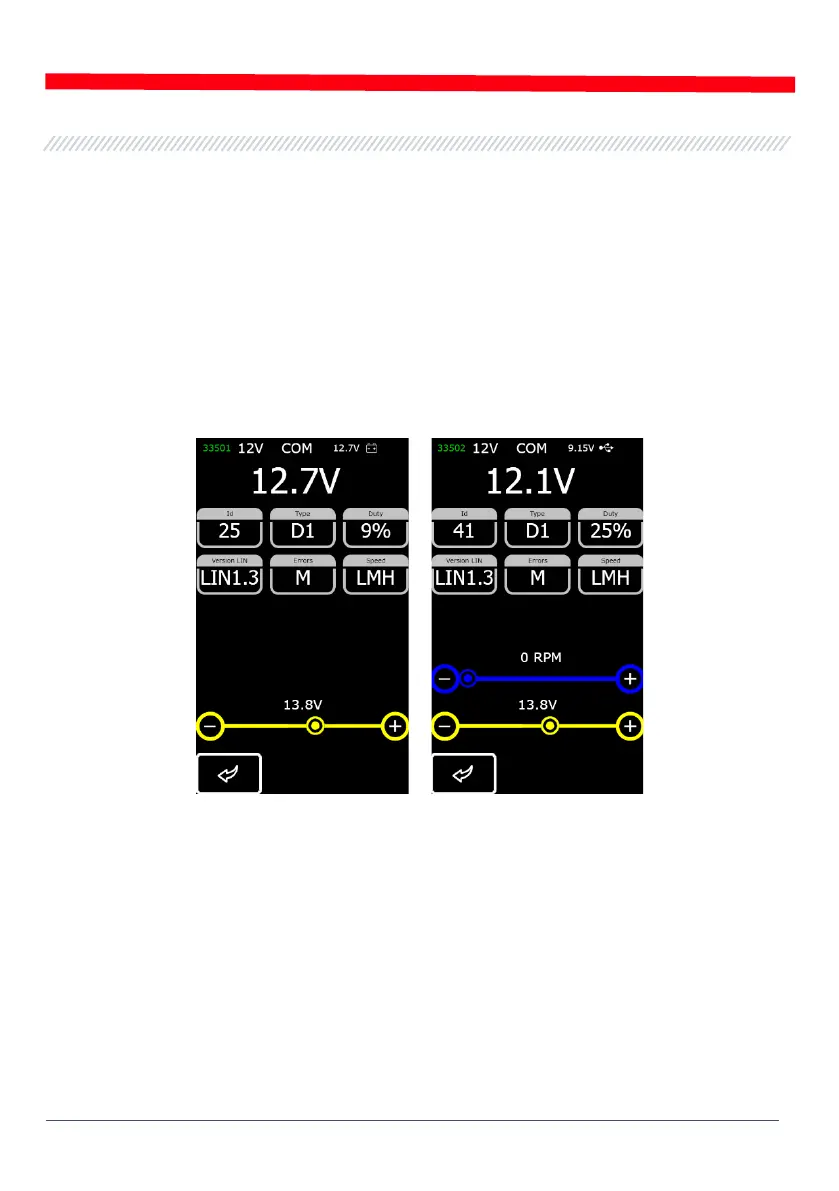

Рисунок 11. Экран диагностики генератора/регулятора типа COM (12/24V)
„ID” - идентификационный номер регулятора. По данному номеру блок управления
двигателем способен определить какой генератор установлен;
„Type” – тип регулятора, выводится код типа регулятора, работающего по протоколу «LIN»:
A1, A2, A3, A4, B1, B2, B3, B4, C3, D1, D2, E1;
„Duty” - скважность ШИМ сигнала (степень включенного состояния обмотки ротора);
„Version LIN” – индикатор версии протокола регулятора (LIN1 или LIN2);
