Тестер MS016
76

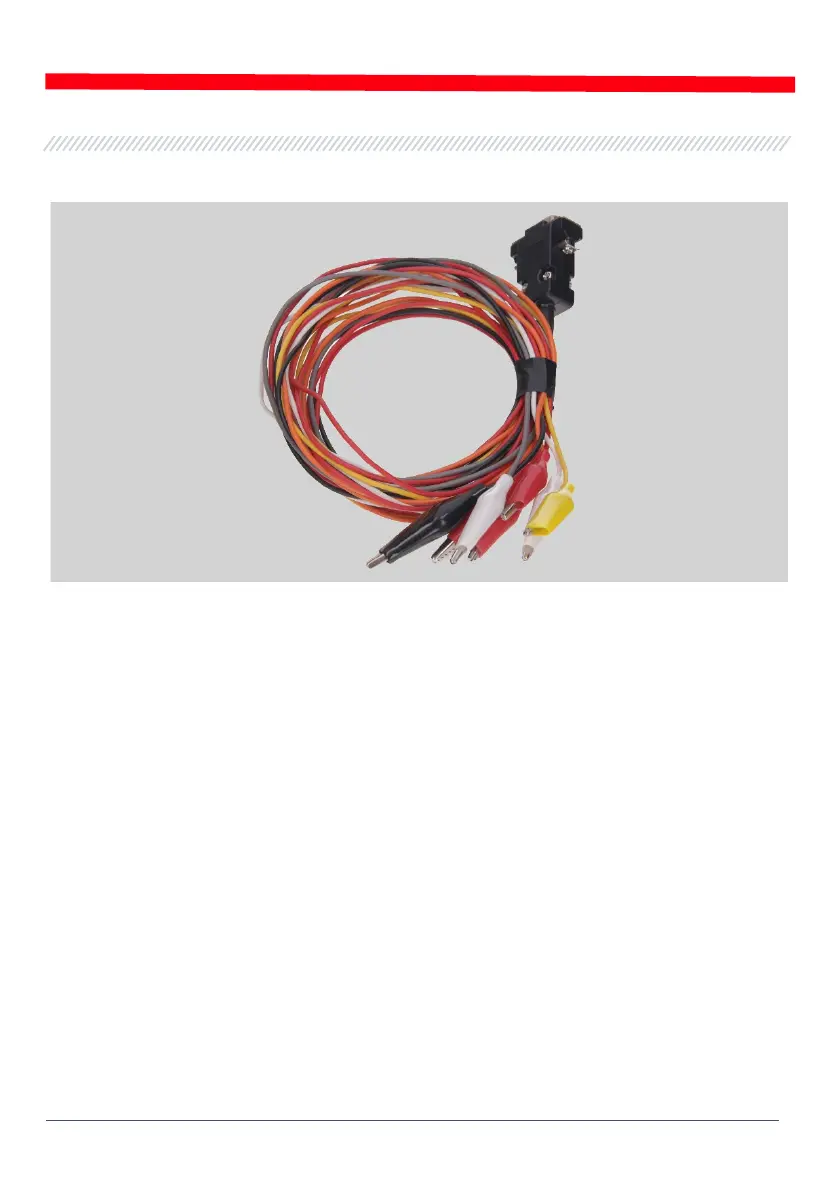

В комплекте с тестером поставляется кабель для диагностики генераторов (рис. 6).
Рисунок 6. MS-33501 – кабель для диагностики генераторов
Кабель для диагностики генераторов (рис. 6) имеет цветовую маркировку:
• Красный большой зажим – „В+” – плюс АКБ, выход генератора. Служит для питания
устройства, а также для индикации напряжения «В+»;
• Черный большой зажим – „В-”– минус АКБ (корпус генератора);
• Оранжевый маленький зажим - „S” (Sense pin);
• Красный маленький зажим – „IG” (Ignition);
• Белый маленький зажим – „FR”;
• Серый маленький зажим – „D+”;
• Желтый маленький зажим – „GC”.
