entretien

Heat Rail

(with Gasket)

Crochet inférieur

Support coulissant du GGA-1

Fig. 6

Fig. 5

Rail thermique

(avec joint

d’étanchéité)

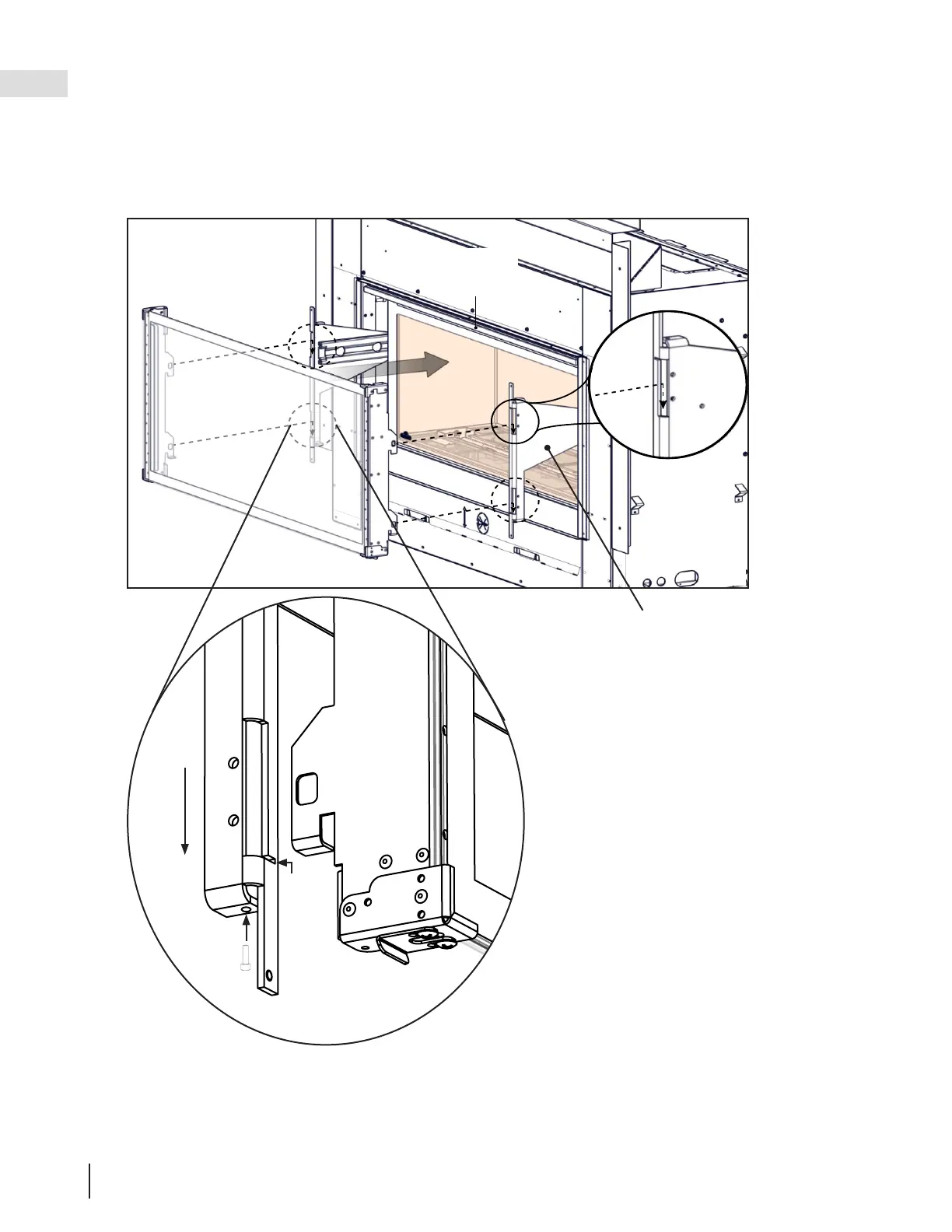

5. Étirez au maximum les deux supports coulissants du GGA-1 de l’appareil vers l’extérieur (Fig. 5).

6. Accrochez soigneusement le GGA-1 sur les supports coulissants en alignant la languette horizontale du

GGA-1 avec la fente horizontale au bas des supports coulissants et en ramenant le GGA-1 pour l’engager

dans ses supports coulissants (A). Assurez-vous que les onglets du haut et du bas du GGA-1 sont bien

enclenchés dans les crochets supérieurs des supports coulissants (B) (Fig 5).

7. Installez 2 vis de réglage vertical sous la surface des supports coulissants du GGA-1 (C) (Fig. 6).
