W415-2036 / D / 08.05.21
67
entretien
FR

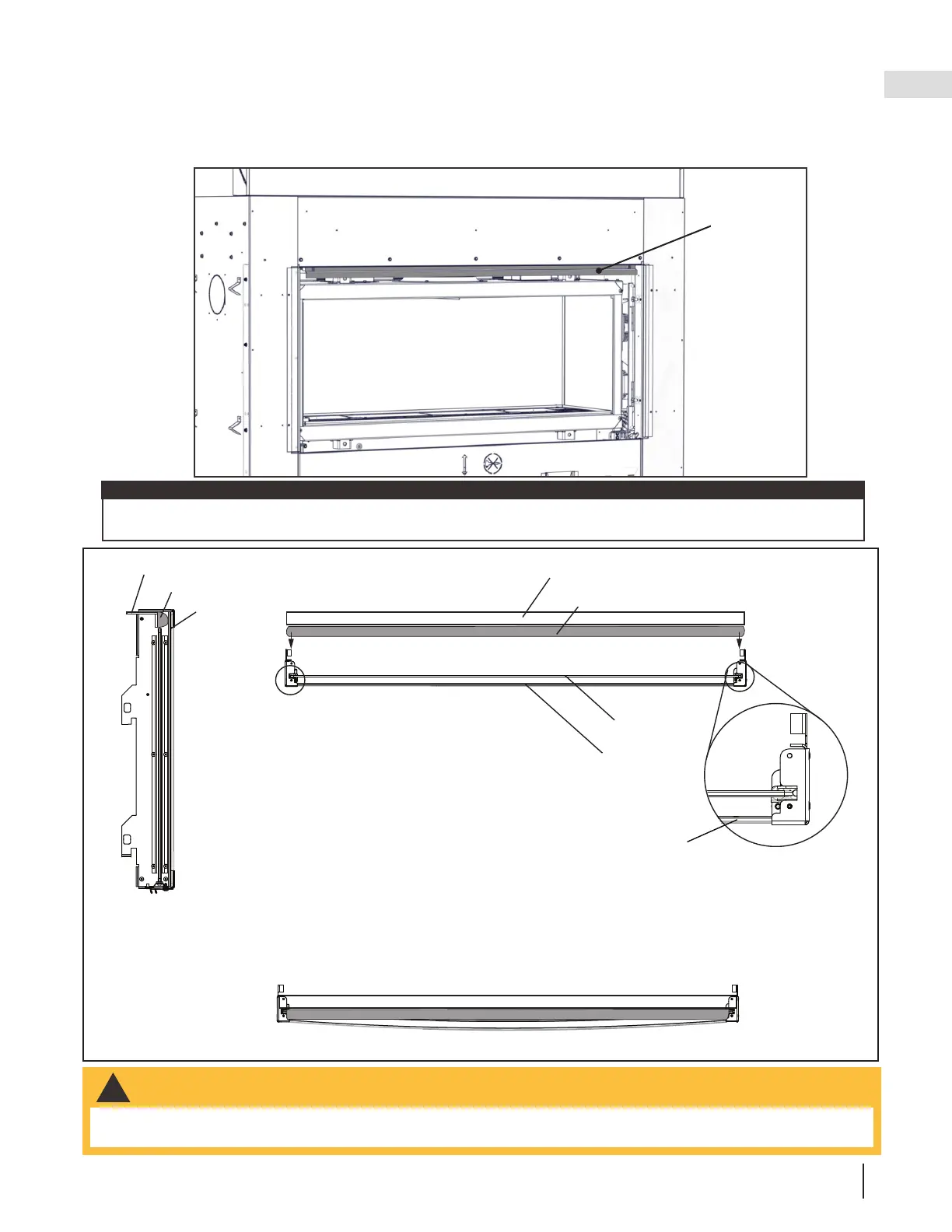

important:
Assurez-vous que le joint d’étanchéité du rail thermique touche les deux bouts de l’arrière de la vitre extérieure,
comme sur l’illustration.
Rail thermique
VUE DE CÔTÉ
Joint d’étanchéité
Vitre extérieure
Le joint d’étanchéité DOIT toucher
l’arrière de la vitre extérieure aux
deux bouts.
Sur les appareils plus longs, les pièces de verre peuvent paraître légèrement courbées (illustration n’est pas
à l’échelle) lorsque la vitre et l’appareil sont froids. Il s’agit d’un phénomène normal qui n’indique aucun
problème. La vitre se redressera et se placera de niveau avec le joint d’étanchéité du rail thermique à mesure
qu’elle se réchauffera une fois l’appareil en marche.
Il est OBLIGATOIRE que le joint d’étanchéité touche à chaque bout de la vitre extérieure.
Fig. 15
!
AVERTISSEMENT
• Normalement, il n’est pas nécessaire d’ajuster la position du rail thermique. Communiquez avec votre
détaillant Napoléon autorisé avant de tenter quelque ajustement du rail thermique.
Fig. 14
Heat rail
with gasket
Rail thermique
(avec joint
d’étanchéité)
Rail thermique
Joint d’étanchéité
Vitre extérieure
Vitre intermédiaire
11. Faites glisser le GGA-1 dans l’appareil jusqu’à ce que la vitre extérieure touche au joint d’étanchéité du
rail thermique. La surface de la vitre doit entrer en contact avec le rail thermique aux deux bouts (Fig.
15). Le GGA-1 « clique » dans les loquets lorsqu’il est verrouillé. Si on tire dessus, le GGA-1 ne doit pas
s’ouvrir, il doit être retenu par les loquets. Si le GGA-1 ne s’enclipse pas aisément avec les loquets, un
ajustement pourrait être nécessaire; reportez-vous à l’étape 13.
