Napoleon Vector TLV50N - Installations Typiques Dévents

W415-4121 / B / 04.20.23
87
exigences d’évacuation
FR

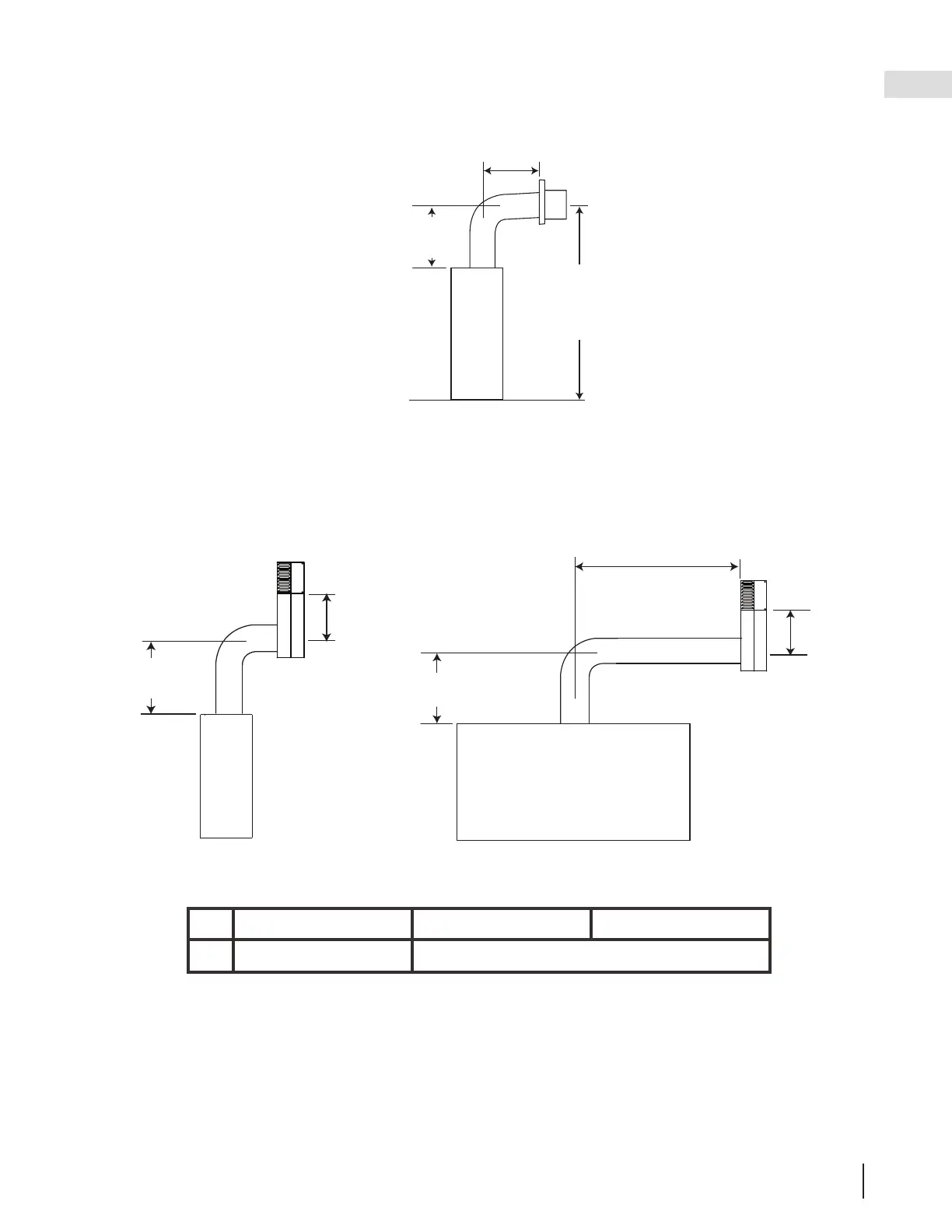

3.1 installations typiques d’évents
62 3/4"
(159.4cm)
18"
(45.7cm)
minimum plus la
pente
maximum
minimum
Base du collier d’air
12"
(30.5cm)
minimum
au niveau
du sol
Base du
collier d’air
12"
(30.5cm)
minimum
au niveau
du sol
D
Base du
collier
d’air
installations particulières d’évents (ensemble périscopique)
Utilisez l’ensemble périscopique afi n de positionner la terminaison au-dessus du niveuau du sol. L’ensemble
périscopique doit être installé de façon à ce que la fente d’air du bas soit située à un minimum de 12 pouces
(30,5cm) au-dessus du niveau du sol. La longueur maximale permise de l’évent est de 10’ (3m) pour un foyer et
8’ (2m) pour un poêle.
*Périscope ne peut pas être utiliser pour les modèles indiquées.
22”
(55.8cm)
22”
(55.8cm) min.
TLV50: 22” (55.8cm) min
TLV50 TLV62 TLV74
D
46 1/2” (118.1cm) N/A*
