Napoleon Vector TLV50N - Installation du Cadre Avant

W415-4121 / B / 04.20.23
98
FR

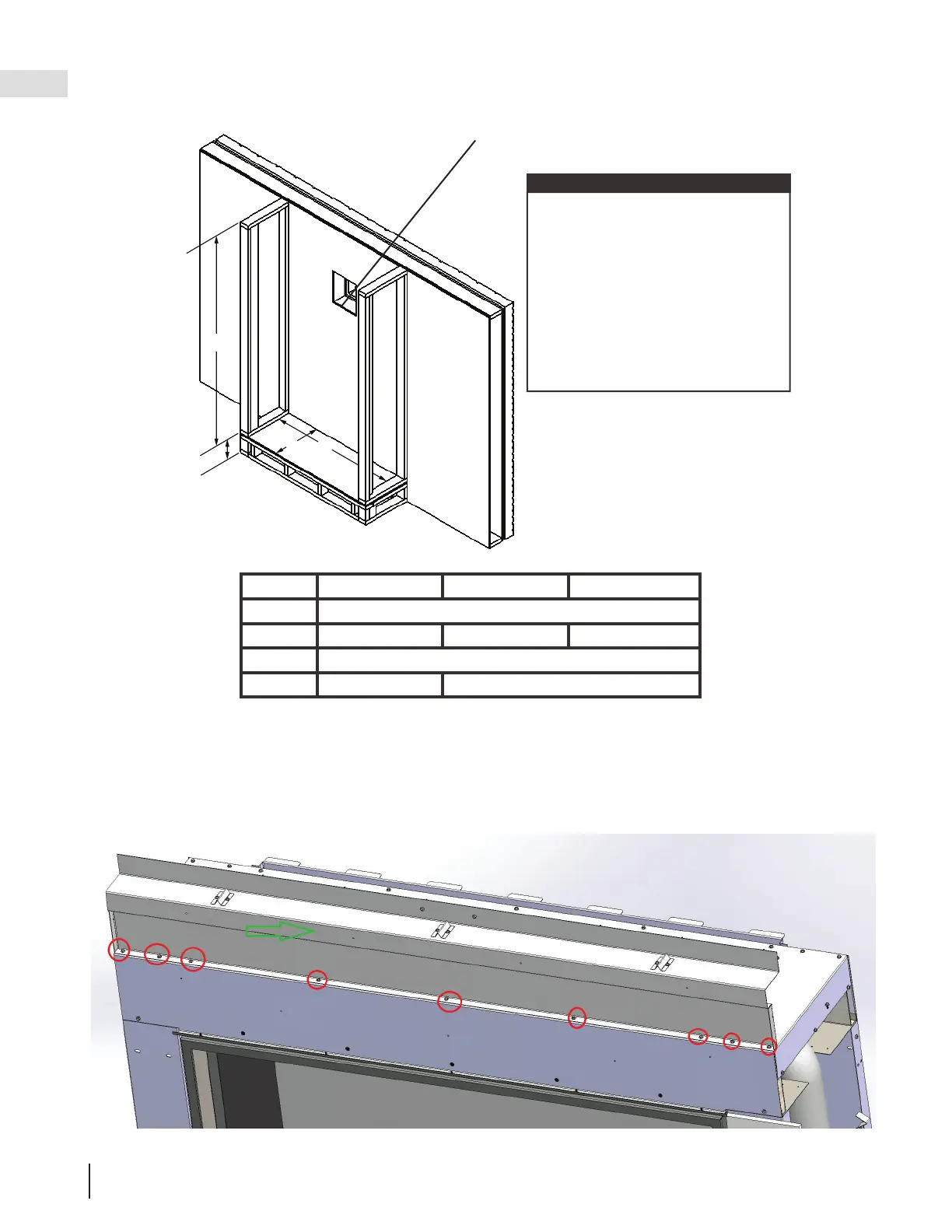

encadrement approximatif - avant l’installation de l’appareil
Avant d’encadrer votre appareil, déterminez les exigences de ventilation avant de décider de l’emplacement fi nal
de l’appareil. Après un encadrement brut, placez l’appareil dans sa position fi nale.
E
J
F
Avant d’encadrer l’appareil, assurez-vous
d’installer l’espaceur coupe-feu.
L
note:
La séries TLV requis un minimum
hauteur d’enceinte/plafond, comme
illustré (dimension L), mesuré du bas
de l’appareil. Pour les exigences de
températures, cet espace doit être
dégager. Certains confi gurations qui
requis un enceinte plus large pour
fournir les dégagements minimaux
entre les conduits d’évacuation et les
combustibles.
Ref TLV50 TLV62 TLV74
E
20 1/8” (51.1cm)
F
65 13/16” (167.2cm) 77 13/16” (197.6cm) 89 13/16” (228.1cm)
J
Optional - Appliance does not need to be elevated above fl oor
*L
73” (185.4cm) 91” (231.1cm)
dégagements minimum
4.2 installation du cadre avant
Retirez les vis de l’appareil, installez le cadre avant, et réinstallez les vis.
