125

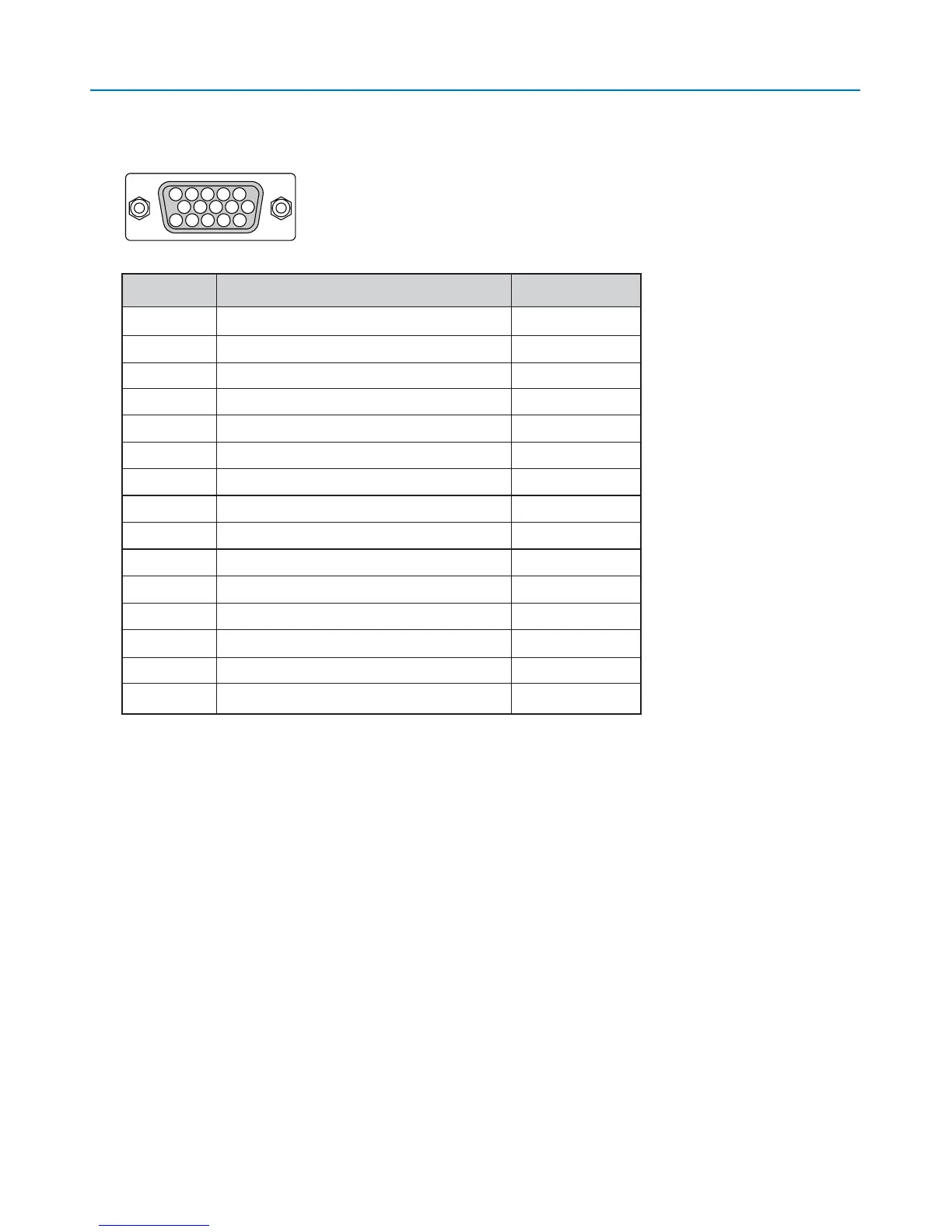

微型
D-Sub 15
针连接器
5
D-Sub COMPUTER 1 IN
连接器的针分配
信号水平
视频信号
0.7 Vp-p (
模拟
)
同步信号
TTL
级
51423
10
1112131415
6978
9.
附录
针号
RGB
信号
(
模拟
) YCbCr
信号
1
红色
Cr
2
绿色或绿色同步
Y
3
蓝色
Cb
4
地
5
地
6
红地
Cr
地
7
绿地
Y
地
8
蓝地
Cb
地
9
不连接
10
同步信号地
11 SCART
同步
12
双向性数据
(SDA)
13
水平同步或复合同步
14
垂直同步
15
数据时钟
