NEC NP2000 - Affectation des Broches du Connecteur Dentrée COMPUTER 1 D-Sub

125

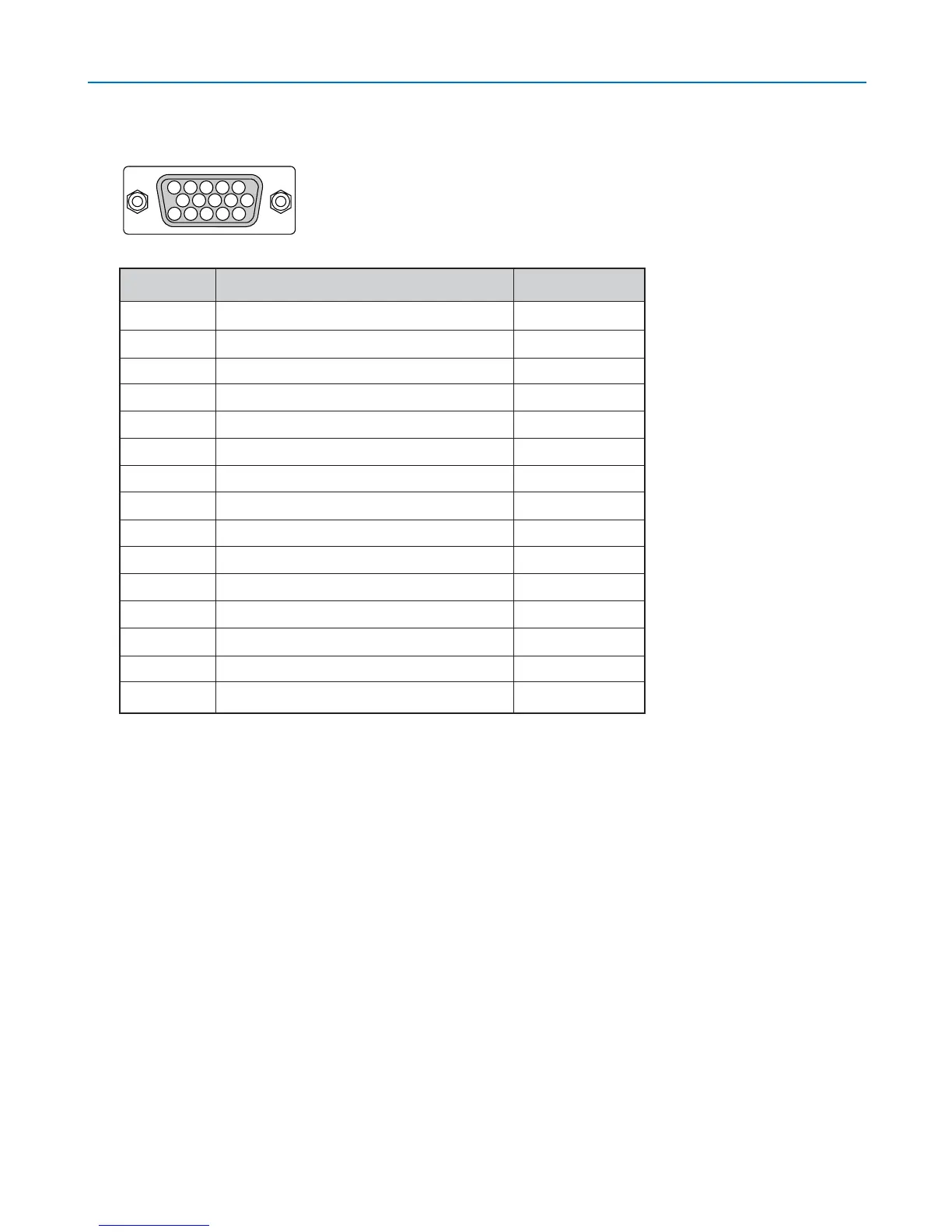

Connecteur Mini D-Sub à 15 broches

Affectation des broches du connecteur d’entrée COMPUTER 1 D-Sub
Niveau du signal
Signal vidéo : 0,7 Vc-c (analogique)
Signal sync : niveau TTL
51423
10
1112131415
6978
9. Annexe
No. de broche Signal RGB (analogique) Signal YCbCr
1 Rouge Cr
2 Vert ou Sync sur vert Y
3 Bleu Cb
4 Terre
5 Terre
6 Terre rouge Terre Cr
7 Terre vert Terre Y
8 Terre bleu Terre Cb
9 Pas de connexion
10 Terre du signal Sync
11 Sync SCART
12 DATA (SDA) bi-directionnel
13 Sync horizontal ou sync composite
14 Sync vertical
15 Horloge de données
