9. Appendix

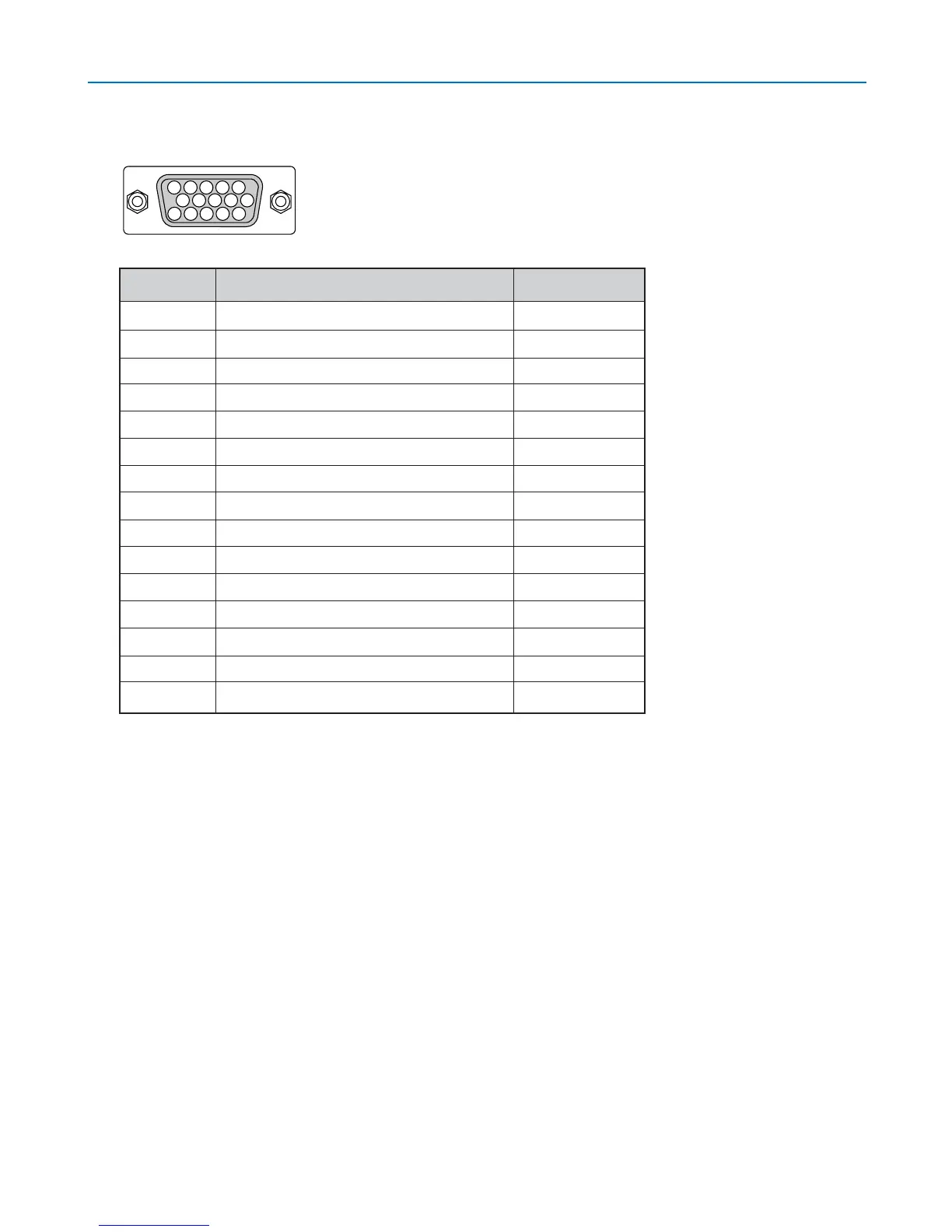

15-polig Mini D-Sub-kontakt
Stiftkonfiguration i D-Sub-kontakten (COMPUTER 1-ingång)
Signalnivå
Videosignal: 0,7 Vp-p (analog)
Synksignal: TTL-nivå
Stiftnr. RGB-signal (analog) YCbCr-signal
1 Röd Cr
2 Grön eller synk på grön Y
3Blå Cb
4 Jord
5 Jord
6 Röd jord Cr jord
7 Grön jord Y jord
8 Blå jord Cb jord
9 Ansluts ej
10 Synksignaljord
11 SCART-synk
12 Dubbelriktad DATA (SDA)
13 Horisontell synk eller kompositsynk
14 Vertikalsynk
15 Dataklocka
