8
1. Introducción

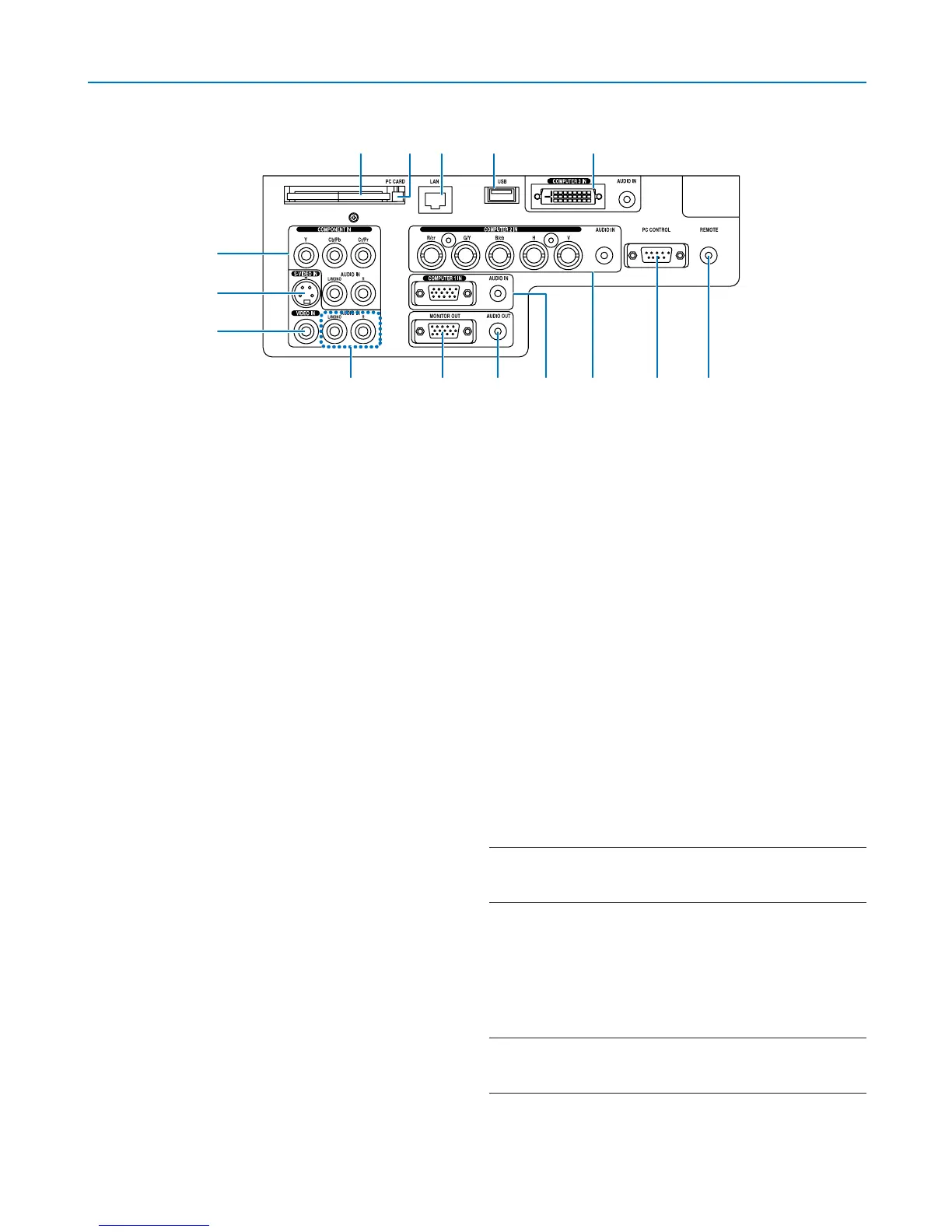

Descripción del panel de terminales
1. Conector COMPUTER 1 IN/Componente (mini D-
Sub de 15 contactos) ( página
13, 15)
AUDIO IN (miniconector estéreo) ( página 13,
14, 16)
2. Conector COMPUTER 2 IN/ Componente (R/cr,
G/V, B/cb, H, V) (BNC x 5) ( página
13)
AUDIO IN (miniconector estéreo) ( página 13)
3. Conector COMPUTER 3 IN (DVI-D de 24 contac-
tos) (compatible con HDCP) ( página
14)
AUDIO IN (miniconector estéreo) ( página 14)
4. Conectores (RCA) COMPONENT IN (Y, Cb/Pb,
Cr/Pr) ( página
17)
AUDIO L/MONO, R (RCA) ( página 17)
5. Conector S-VIDEO IN (mini DIN de 4 contactos)
( página
18)
6. Conector VIDEO IN (RCA) ( página
18)
7. VIDEO/S-VIDEO AUDIO L/MONO, R (RCA)
( página
18)
8. Conector MONITOR OUT (mini D-Sub de 15 con-
tactos) ( página
16)
9. AUDIO OUT (miniconector estéreo) ( página
16)
10. Puerto PC CONTROL (D-Sub de 9 contactos) (
página 127, 128)
Utilice este puerto para conectar su PC o sistema de
control y así controlar el proyector por medio de un
cable serial. Esto le permite controlar el proyector uti-
lizando el protocolo de comunicación serial. Se nece-
sita un cable trenzado RS232C para utilizar este puer-
to disponible en comercios. También puede controlar
el proyector utilizando el software PC Control Utility
3.0 incluido en el CD-ROM del Supportware de usua-
rio 3. Para ello, primero debe instalar el PC Control
Utility 3.0 en su PC. Si va a escribir su propio progra-
ma, los códigos de control de PC típicos se encuen-
tran en la página
127.
11. Conector de mando a distancia (miniconector
estéreo) ( página
11)
NOTA: Si se conecta el cable remoto al miniconector REMOTE
del panel de terminales, el modo de funcionamiento inalámbrico
no estará disponible.
12. Puerto USB (Tipo A) ( página 38, 59)
13. Puerto LAN (RJ-45) ( página
19, 89)
14. Botón de expulsión de la PC CARD ( página
22)
15. Slot de la tarjeta PC ( página
21)
NOTA: El equipo se entrega con una tarja ficticia insertada en
cada ranura. Antes de usar el producto, retire las tarjetas ficti-
cias.
La apariencia actual del panel de terminales puede variar ligeramente con respecto a la mostrada en la figura, pero
esto no afecta el funcionamiento del proyector.
4
5
6
789121011
15 14 13 12 3
