8
1. Einführung

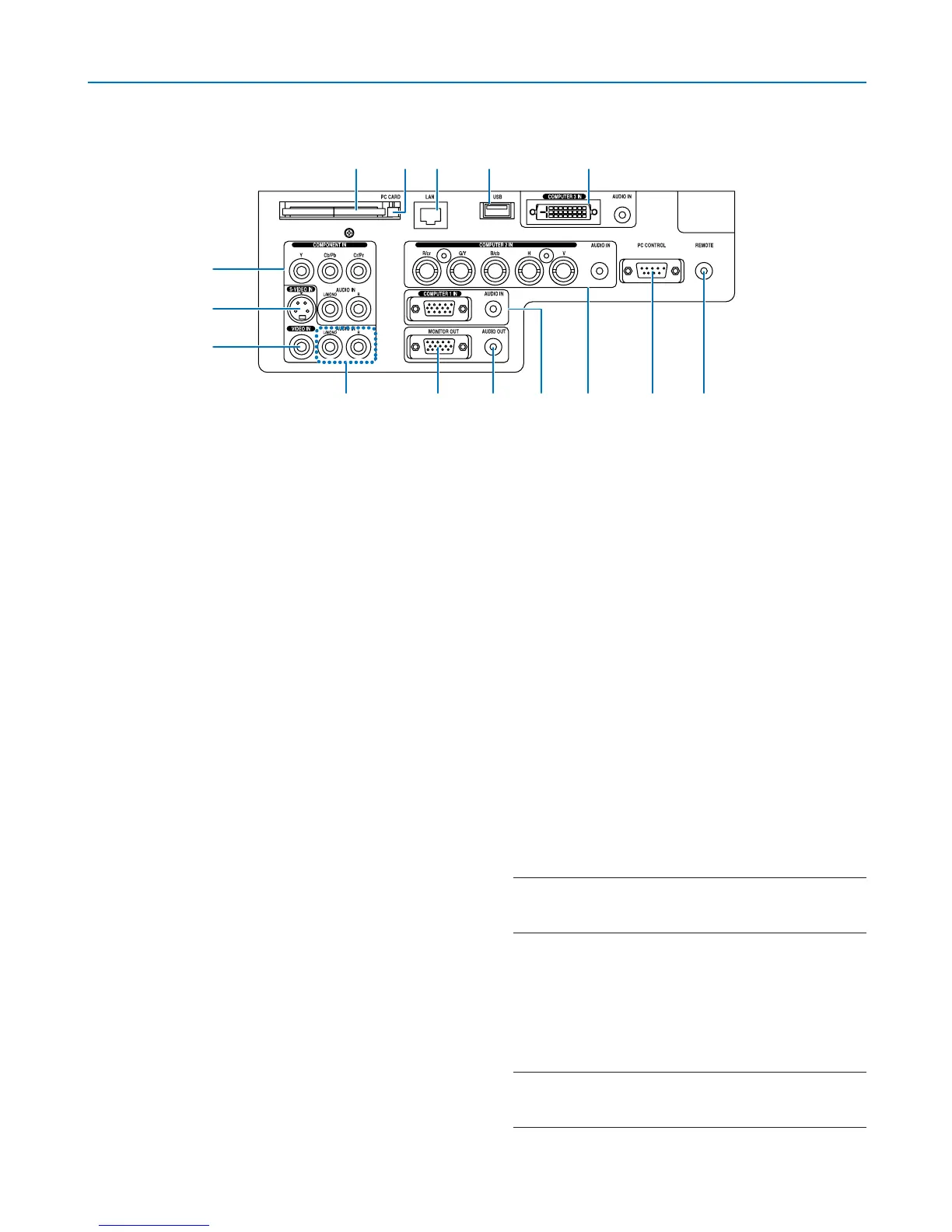

Ausstattung der Anschlussleiste
4
5
6
789121011
15 14 13 12 3
1. COMPUTER 1 IN/Komponenten-Eingangsstecker
(15-poliger Mini D-Sub) ( Seite 13, 15)
AUDIO IN (Stereo Mini-Buchse) ( Seite 13, 14, 16)
2. COMPUTER 2 IN/Komponenten-Eingangsstecker
(R/cr, G/V, B/cb, H, V) (BNC x 5) ( Seite 13)
AUDIO IN (Stereo Mini-Buchse) ( Seite 13)
3. COMPUTER 3 IN-Anschluss (24-poliger DVI-D)
(HDCP-kompatibel) ( Seite 14)
AUDIO IN (Stereo Mini-Buchse) ( Seite 14)
4. COMPONENT IN (Y, Cb/Pb, Cr/Pr)-Anschlüsse
(Cinch) ( Seite 17)
AUDIO L/MONO, R (Cinch) ( Seite 17)
5. S-VIDEO IN-Anschluss (4-poliger Mini DIN) (
Seite
18)
6. VIDEO IN-Anschluss (Cinch) ( Seite
18)
7. VIDEO/S-VIDEO AUDIO L/MONO, R (Cinch) ( Sei-
te
18)
8. MONITOR OUT-Anschluss (15-poliger Mini D-Sub)
( Seite
16)
9. AUDIO OUT (Stereo Mini-Buchse) ( Seite
16)
10. PC CONTROL-Port (9-poliger D-Sub) ( Seite 127,
128)
Schließen Sie an diesen Port Ihren PC oder ein Steu-
ersystem an, um Ihren Projektor über ein serielles
Kabel zu steuern. Dadurch können Sie den Projektor
über das serielle Kommunikationsprotokoll steuern.
Um diesen Port nutzen zu können, ist handelsübli-
ches serielles Crosskabel (RS232C) erforderlich. Sie
können den Projektor auch mithilfe des Software-Pro-
gramms PC Control Utility 3.0 steuern, das sich auf
der im Lieferumfang enthaltenen Anwender-Support-
ware 3 CD-ROM befindet. Dafür müssen Sie zunächst
die Software PC Control Utility 3.0 auf Ihrem PC in-
stallieren. Wenn Sie Ihr eigenes Steuerungsprogramm
schreiben möchten, finden Sie die typischen PC-
Steuercodes auf Seite
127.
11. Fernbedienungsbuchse (Stereo Mini-Buchse) (
Seite
11)
HINWEIS: Wenn das Remote-Kabel an der REMOTE-Mini-
buchse am Anschlussfeld angeschlossen wird, ist kein draht-
loser Betrieb möglich.
12. USB-Port (Typ A) ( Seite 38, 59)
13. LAN-Port (RJ-45) ( Seite
19, 89)
14. PC CARD-Auswurftaste ( Seite
22)
15. PC CARD-Schlitz ( Seite
21)
HINWEIS: Ab Werk ist in jedem Kartensteckplatz eine Karten-
nachbildung eingesetzt. Entfernen Sie die Kartennach-
bildungen vor dem Gebrauch.
Das tatsächliche Aussehen der Anschlussleiste kann etwas von der Abbildung abweichen, was allerdings keinerlei
Auswirkung auf die Leistung des Projektors hat.
