NEC NP2000 - Assegnazione Pin del Connettore Dingresso COMPUTER 1 D-Sub

125
Connettore mini D-Sub a 15 pin
쐄

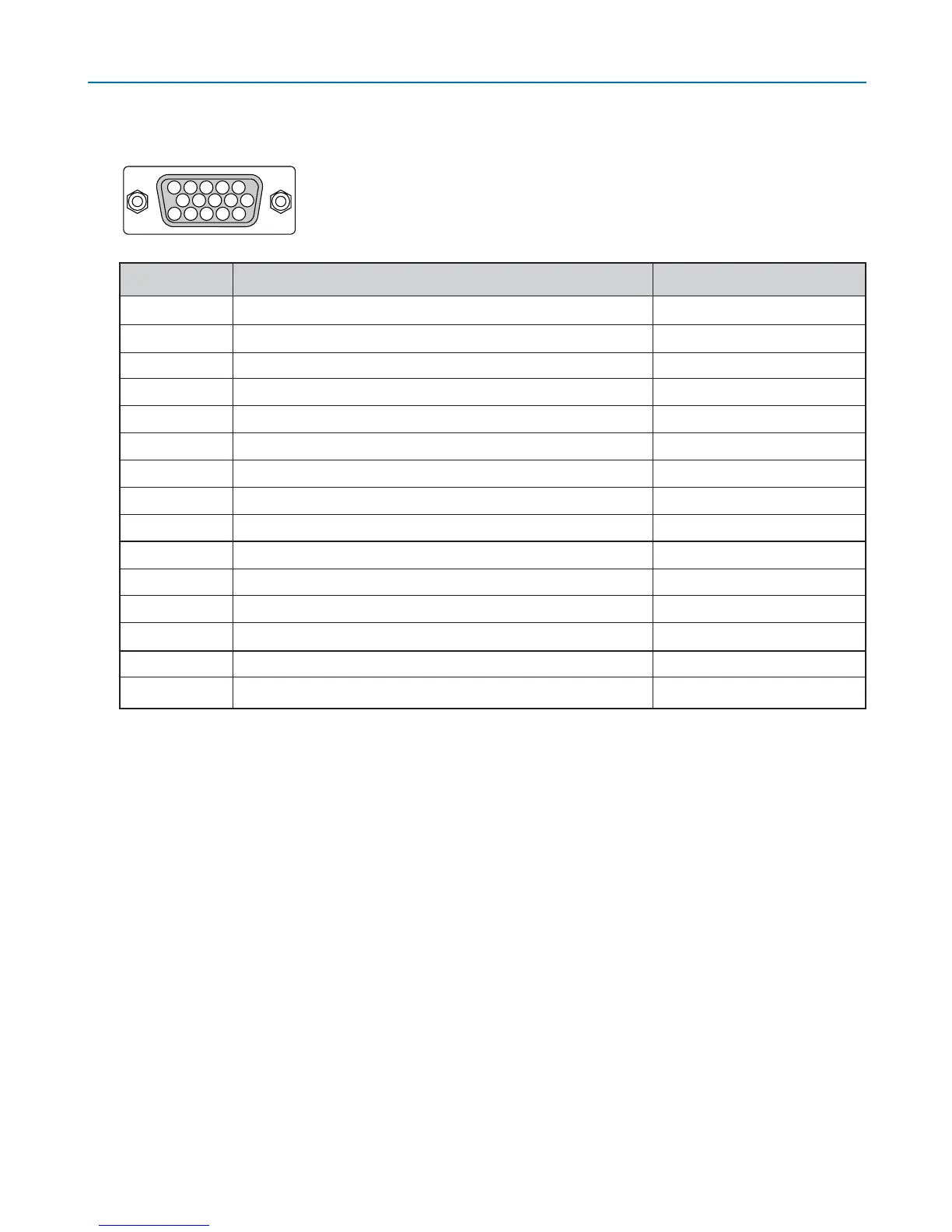

Assegnazione pin del connettore d’ingresso COMPUTER 1 D-Sub
Livello dei segnali
Segnale video: 0,7 Vp-p (analogico)
Segnale di sincronizzazione: livello TTL
51423
10
1112131415
6978
9. Appendice
Pin No. Segnale RGB (analogico) Segnale YCbCr
1 Rosso Cr
2 Verde o sincronizzazione sul verde Y
3Blu Cb
4 Massa
5 Massa
6 Massa rossa Massa Cr
7 Massa verde Massa Y
8 Massa blu Massa Cb
9 Nessun collegamento
10 Massa del segnale di sincronizzazione
11 Sincronizzazione SCART
12 DATI bidirezionali (SDA)
13 Sincronizzazione orizzontale o sincronizzazione composta
14 Sincronizzazione verticale
15 Orologio dei dati
