NEC NP2000 - Caratteristiche del Pannello Dei Terminali

8
1. Introduzione

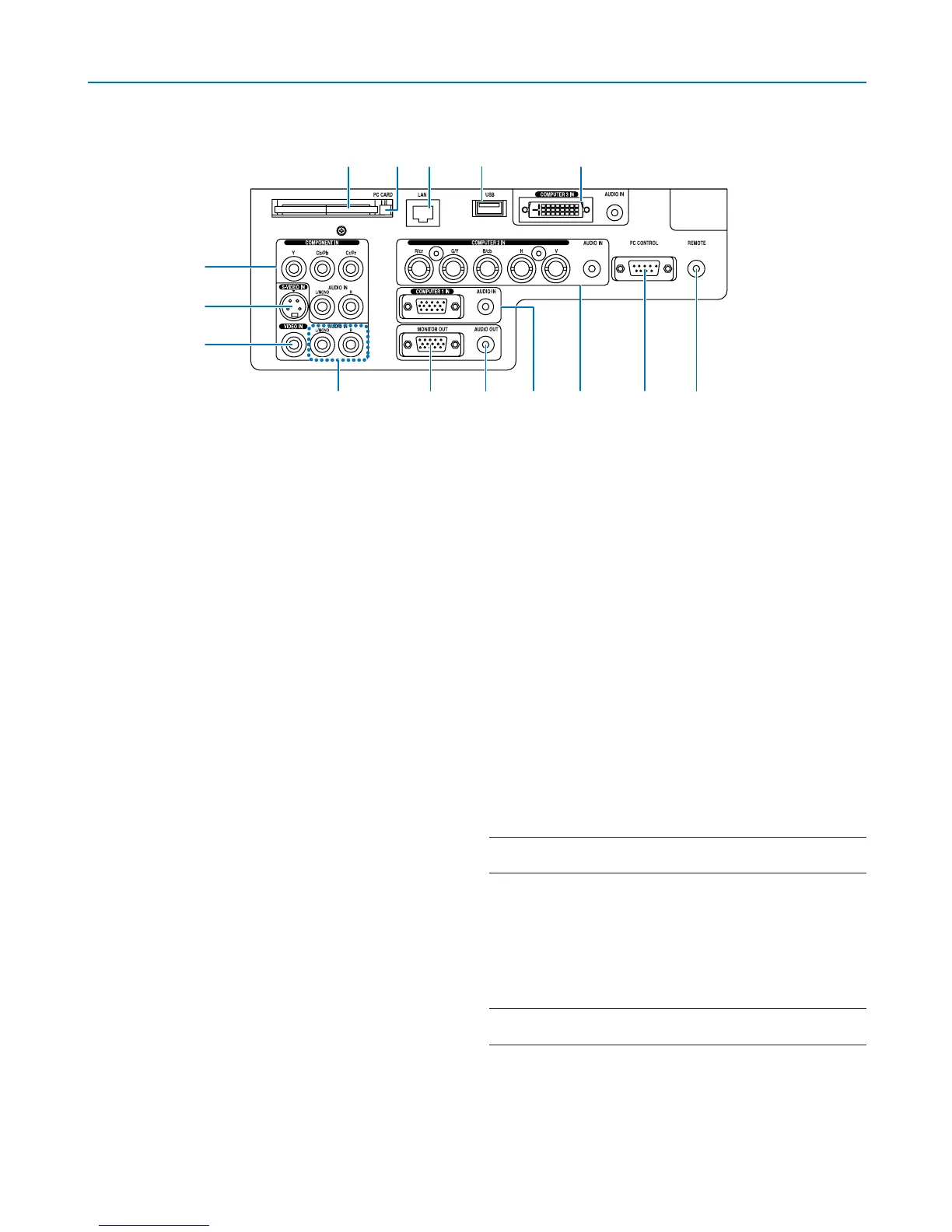

Caratteristiche del pannello dei terminali
4
5
6
789121011
15 14 13 12 3
1. COMPUTER 1 IN/Connettore componente (Mini D-
Sub a 15 pin) (→ pagina 13, 15)
AUDIO IN (mini jack stereo) (→ pagina 13, 14, 16)
2. COMPUTER 2 IN/Connettore componente (R/cr, G/
V, B/cb, H, V) (BNC x 5) (→ pagina
13)
AUDIO IN (mini jack stereo) (→ pagina 13)
3. Connettore COMPUTER 3 IN (DVI-D a 24 pin) (com-
patibile con HDCP) (→ pagina
14)
AUDIO IN (mini jack stereo) (→ pagina 14)
4. Connettori COMPONENT IN (Y, Cb/Pb, Cr/Pr) (RCA)
(→ pagina
17)
AUDIO L/MONO, R (RCA) (→ pagina 17)
5. Connettore S-VIDEO IN (Mini DIN a 4 pin) (→ pagi-
na
18)
6. Connettore VIDEO IN (RCA) (→ pagina
18)
7. VIDEO/S-VIDEO AUDIO L/MONO, R (RCA) (→ pa-
gina
18)
8. Connettore MONITOR OUT (Mini D-Sub a 15 pin)
(→ pagina
16)
9. AUDIO OUT (mini jack stereo) (→ pagina
16)
10. Porta PC CONTROL (D-Sub a 9 pin) (→ pagina 127,
128)
Utilizzate questa porta per collegare il vostro PC o
sistema di controllo, in modo da controllare il proietto-
re mediante un cavo seriale. In questo modo, potete
controllare il proiettore utilizzando un protocollo di
comunicazione seriale. E’ necessario un cavo
RS232C, venduto separatamente, per poter usare
questa porta. Potete inoltre controllare il proiettore
utilizzando PC Control Utility 3.0 contenuta nel CD-
ROM User Supportware 3 in dotazione. Per eseguire
questa operazione, è necessario che PC Control Utility
3.0 sia installata sul computer. Se state scrivendo un
programma, utilizzate i codici di controllo PC tipici ri-
portati alla pagina
127.
11. Jack remote (mini jack stereo) (→ pagina
11)
NOTA: quando collegate il cavo remoto al mini jack REMOTE sul
pannello dei terminali, l’operazione wireless non sarà disponibile.
12. Porta USB (Tipo A) (→ pagina 38, 59)
13. Porta LAN (RJ-45) (→ pagina
19, 89)
14. Tasto di espulsione PC CARD (→ pagina
22)
15. Slot PC CARD (→ pagina
21)
NOTA: una scheda dummy è inserita in ogni slot al momento
della spedizione. Rimuovete le schede dummy prima dell’uso.
L’aspetto effettivo del pannello dei terminali può essere leggermente diverso da quello mostrato nell’immagine, ma
ciò non influisce sulle prestazioni del proiettore.
