Cette section décrit le paramétrage du projecteur et la façon de le connecter aux sources audio, vidéo et PC.
2. Installation et connexions
Installation de l’écran et du projecteur
Plus le projecteur est éloigné de l'écran ou du mur, plus l'image sera grande. La taille minimale que peut avoir l'image
est d'environ 0,76 m mesuré diagonalement lorsque le projecteur est à peu près à 1,0 m du mur ou de l'écran. La taille
maximale que peut avoir l'image est d'environ 12,7 m mesurés diagonalement lorsque le projecteur est à peu près à

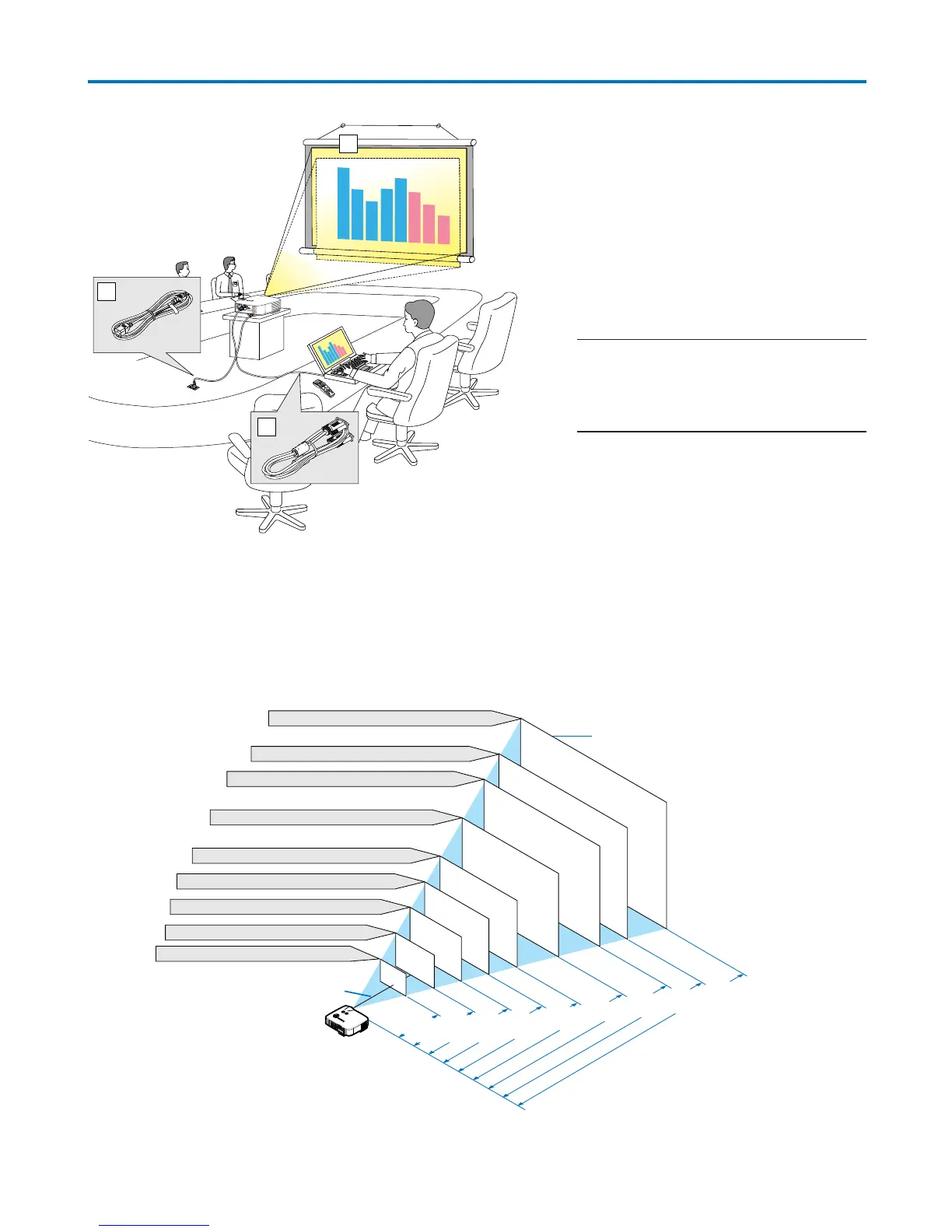

18,2 m du mur ou de l'écran. Utiliser le dessin suivant comme guide.
Sélection d'un emplacement
Le projecteur est simple à installer et à utili-
ser.
Mais avant de commencer, il faut d'abord :
z Installer un écran et le projecteur.
x Connecter l'ordinateur ou l'équipement
vidéo au projecteur. Voir pages 13 - 22.
c Brancher le câble d'alimentation fourni.
Voir page
23.
REMARQUE : S'assurer que le câble d'alimenta-
tion et tous les autres câbles sont débranchés
avant de déplacer le projecteur. Lors du déplace-
ment du projecteur ou lorsqu'il n'est pas utilisé,
couvrir l'objectif avec le cache-objectif.
CONSEIL :
• Les tailles d'écran ci-dessus sont des valeurs intermédiaires entre téléobjectif (surface d'affichage minimale) et grand angle (sur-
face d'affichage maximale) lorsque l’objectif standard est utilisé.
La taille de l'image peut être ajustée avec le réglage du zoom
jusqu'à un maximum de 15%.
Pour les objectifs en option, voir page
113.
1
3
2
300
"
240
"
Distance (Unités: m/pouce)
Centre de l'objectif
Taille d'écran
Format de l'écran (Unités: cm/pouse)
609,6 (L) X 457,2 (H) / 240 (L) X 180 (H)
487,7 (L) X 365,8 (H) / 192 (L) X 144 (H)
406,4 (L) X 304,8 (H) / 160 (L) X 120 (H)
304,8 (L) X 228,6 (H) / 120 (L) X 90 (H)
243,8 (L) X 182,9 (H) / 96 (L) X 72 (H)
203,2 (L) X 152,4 (H) / 80 (L) X 60 (H)
162,6 (L) X 122,0 (H) / 64 (L) X 48 (H)
121,9 (L) X 91,4 (H) / 48 (L) X 36 (H)
81,3 (L) X 61,0 (H) / 32 (L) X 24 (H)
200
"
150
"
120
"
100
"
80
"
10,9/429,1"
8,7/342,5"
7,3/287,4"
5,4/212,6"
4,3/169,3"
3,6/141,7"
2,9/114,2"
2,1/82,68"
1,4/
55,12"
40
"
60
"
PC CARD
LAMP
STATUS
POWER
ON/STAND BY
SO
URCE
AU
TO AD
JUST
3D REFOR
M
SELECT
PC CARD
LAMP
STATUS
POWER
ON/STAND BY
SO
URCE
AU
TO AD
JUST
3D REFOR
M
