9. Anhang
Bildschirmgröße und Projektionsentfernung
Dieser Abschnitt sollte Anwendung finden, wenn die Entfernung zum Bildschirm und die Bildschirmgröße festgelegt
werden.
Die verfügbaren Projektionsentfernungen sind gemäß der Tabelle 1,0 m/41,2 Zoll fur 30"-Bildschirme bis 18 m/718
Zoll fur 500"-Bildschirme.

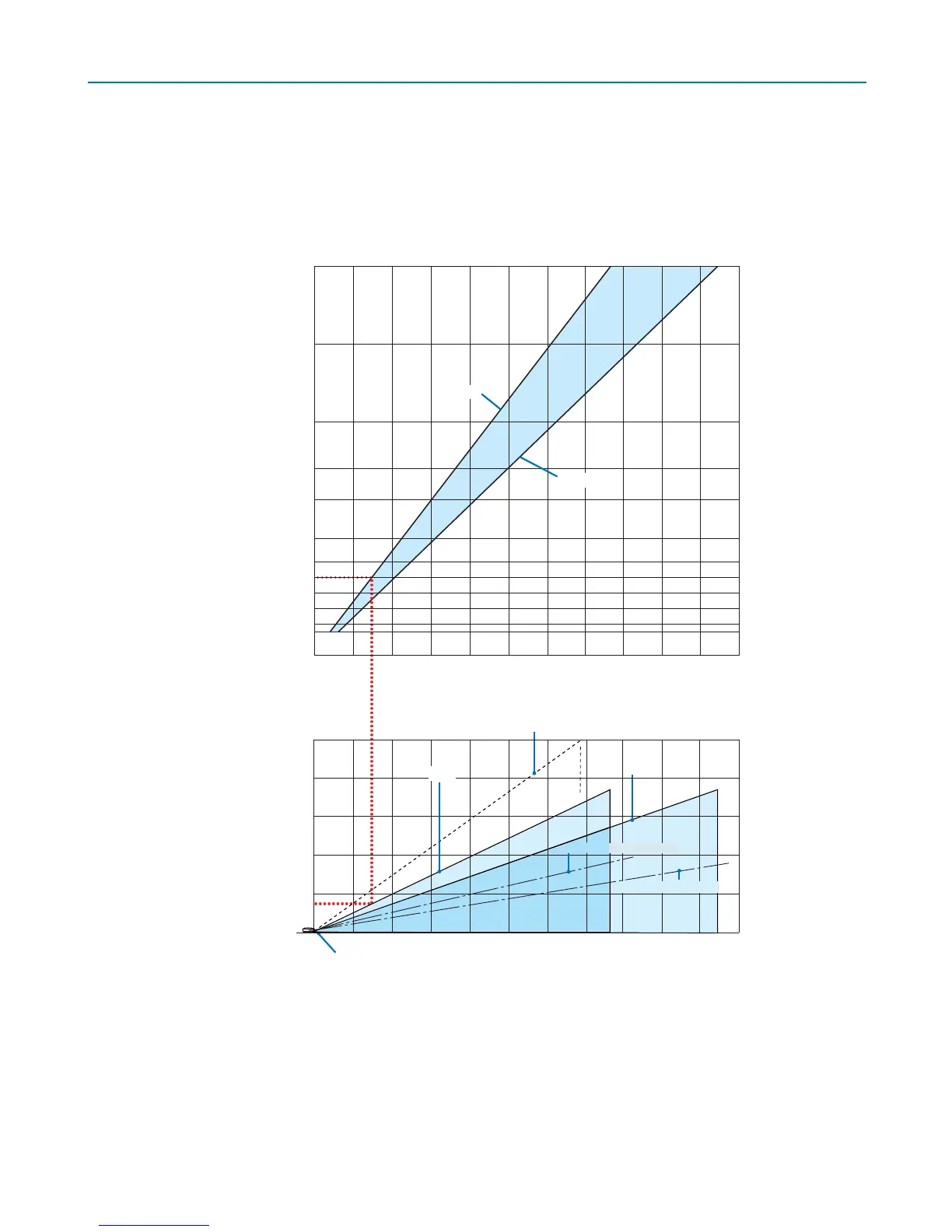

Verwendung des Diagramms
Beispiel für 100"-Bildschirme:
Die Projektionsentfernung ist gemäß des oberen Diagramms ca. 3,1 m (122").
Das untere Diagramm zeigt an, dass die vertikale Entfernung zwischen dem Projektorboden und der Bildschirmoberseite
ca. 1,5 m (59") ist. Der Projektionswinkel kann bis zu 10° eingestellt werden. (Das untere Diagramm zeigt an, dass der
Projektor in einer Horizontalposition aufgestellt ist)
0
2
4
14 16 18 20 22
1210
8
6
(m)
2
4
14 16 18 20 22
1210
8
6
(m)
40
30
10
8
6
4
2
60
80
100
120
150
200
240
300
400
500
(m)
(Modell)
Projektionsentfernung
Bei Neigung in einem Winkel von 10° in Weit
Bildschirm-Mittelllinie (Weit)
Bildschirm-Mittelllinie
(Fern)
Vertikale Entfernung
zwischen
Projektorboden und
Bildschirmoberseite
Bildschirmgröße
(Diagonale)
Weit
Fern
Weit
Fern
Projektorsfüße
