9. Apéndice

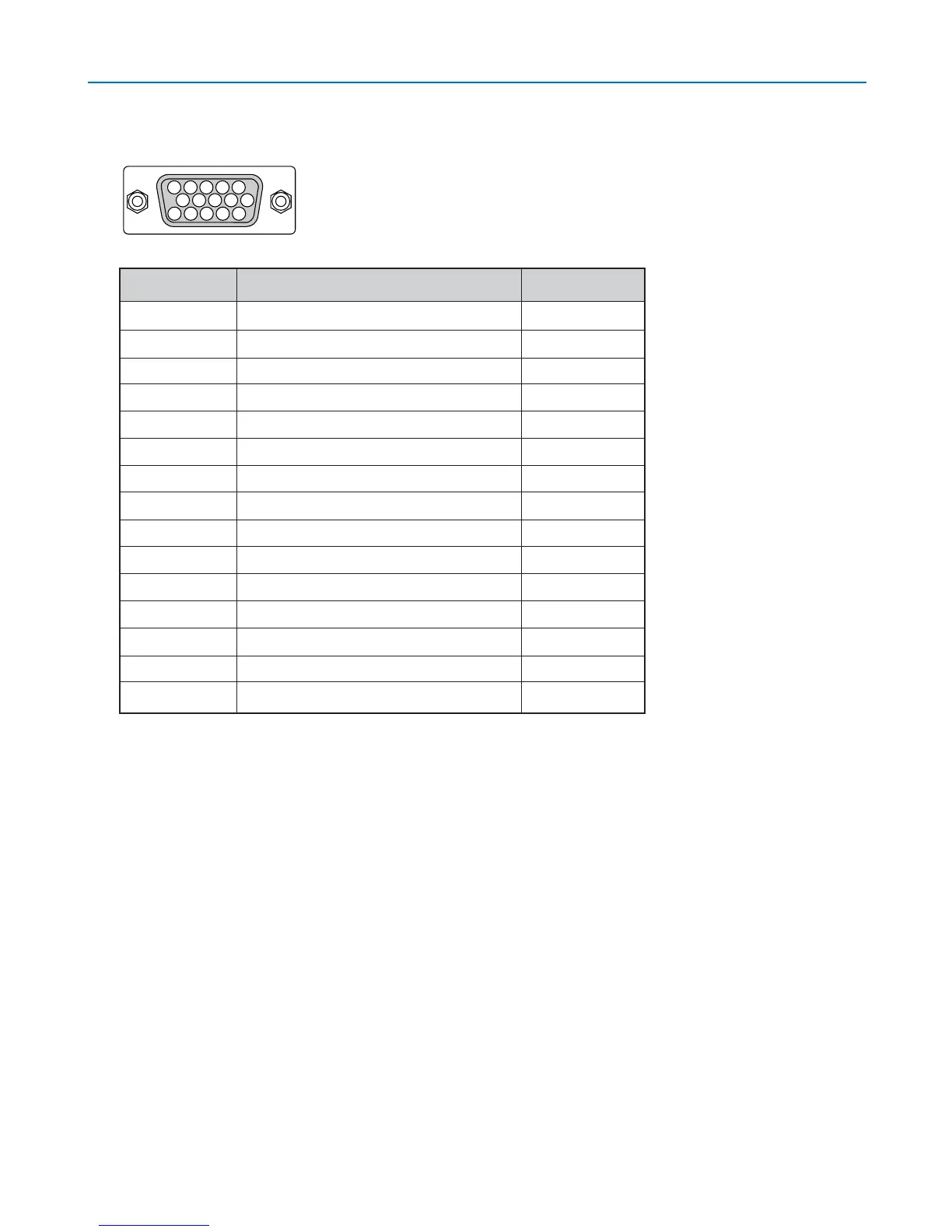

Conector mini D-Sub de 15 contactos
Asignación de los contactos del conector de entrada D-Sub COMPUTER 1
Nivel de señal
Señal de vídeo: 0,7 Vp-p (analógica)
Señal de sincronización: Nivel TTL
Contacto No. Señal RGB (analógica) Señal YCbCr
1 Rojo Cr
2 Verde o sincronización en verde Y
3 Azul Cb
4 Tierra
5 Tierra
6 Rojo, tierra Cr Tierra
7 Verde, tierra Y Tierra
8 Azul, tierra Cb Tierra
9 No se conecta
10 Señal de sincronización, tierra
11 Sincronización SCART
12 DATOS bidireccionales (SDA)
13
Sincronización horizontal o sincronización compuesta
14 Sincronización vertical
15 Reloj de datos
