PIZZAFORM
Manutenzione
I - 22
FIG. 3
1
2
3
4
5
6
6
7
5
8
8a
8b
9
10
11
11
12
13
14

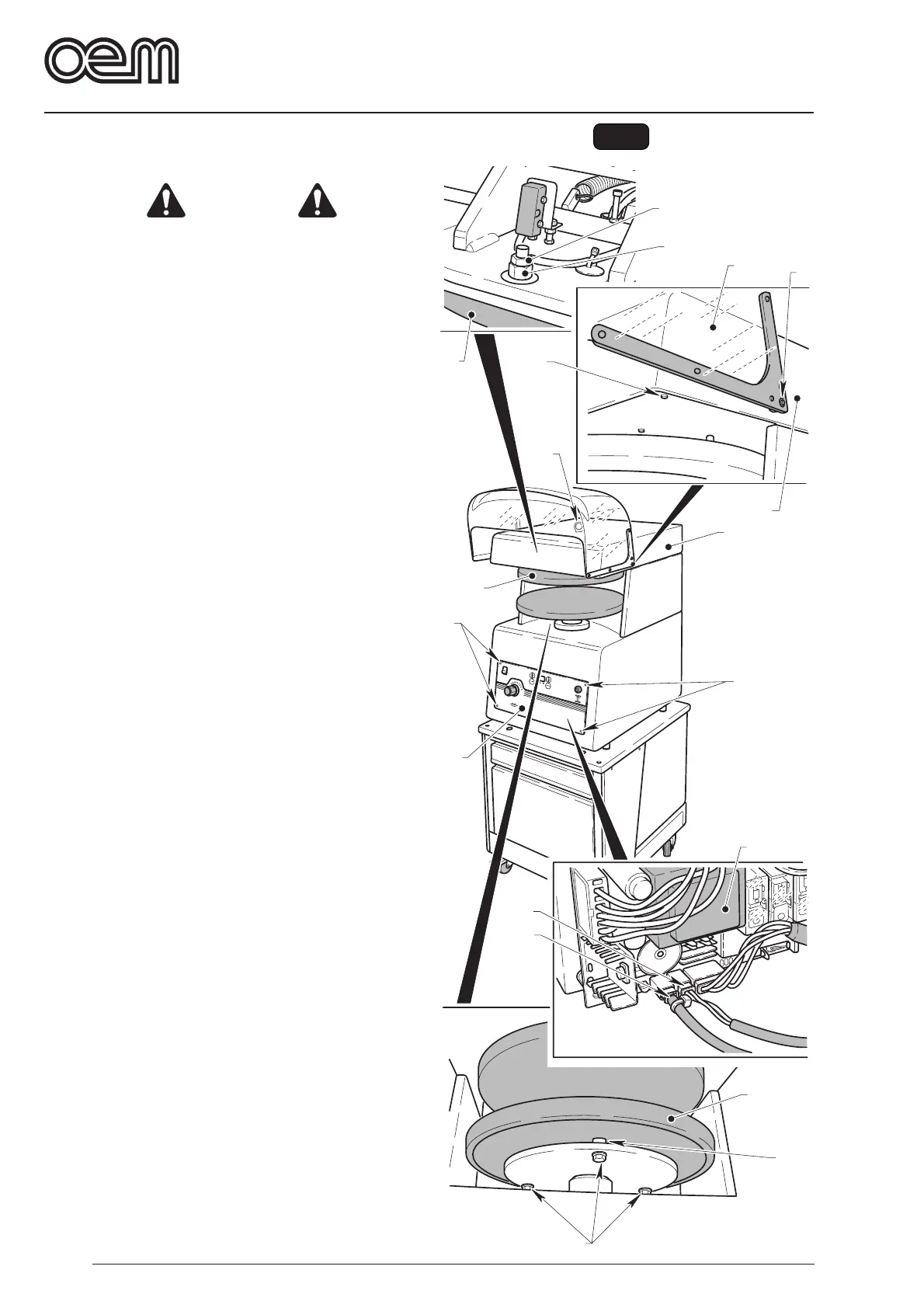

6.1.c.b - Smontaggio piatti (Fig. 3)
PERICOLO
Questa operazione deve essere effettuata da un tec-
nico specializzato.
Smontaggio piatto superiore
• Toglire la capotta (1) svitando le relative viti (2).
• Svitare il golfare (3) e le viti (4) per togliere il car ter
superiore (5).
• Svitare le viti (6) e spostare la targa (7) dal cor po
macchina.
• Togliere il pannello (centrale) svitando le relative viti
ed il pannello posteriore.
• Scollegare i cavi di collegamento della resistenza e
della sonda (8a - CN5 superiore) alla scheda (8).
• Svitare il controdado (9) e il dado (10) e togliere il
piatto (11).
• Rimontare il tutto procedendo in senso inverso
Smontaggio piatto inferiore
• Svitare le viti (12).
• Svitare le viti (6) e sganciare la targa (7) dal cor po
macchina.
• Togliere il pannello (centrale) svitando le relative viti
ed il pannello posteriore.
• Scollegare i cavi di collegamento della resistenza e
della sonda (8b - CN4 inferiore) alla scheda (8).
• Togliere il piatto (13) f acendo attenzione ai distan-
ziali (14).
• Rimontare il tutto procedendo in senso inverso.
