OEM PF/500 - Page 68

PIZZAFORM
F - 12
Installation et branchements

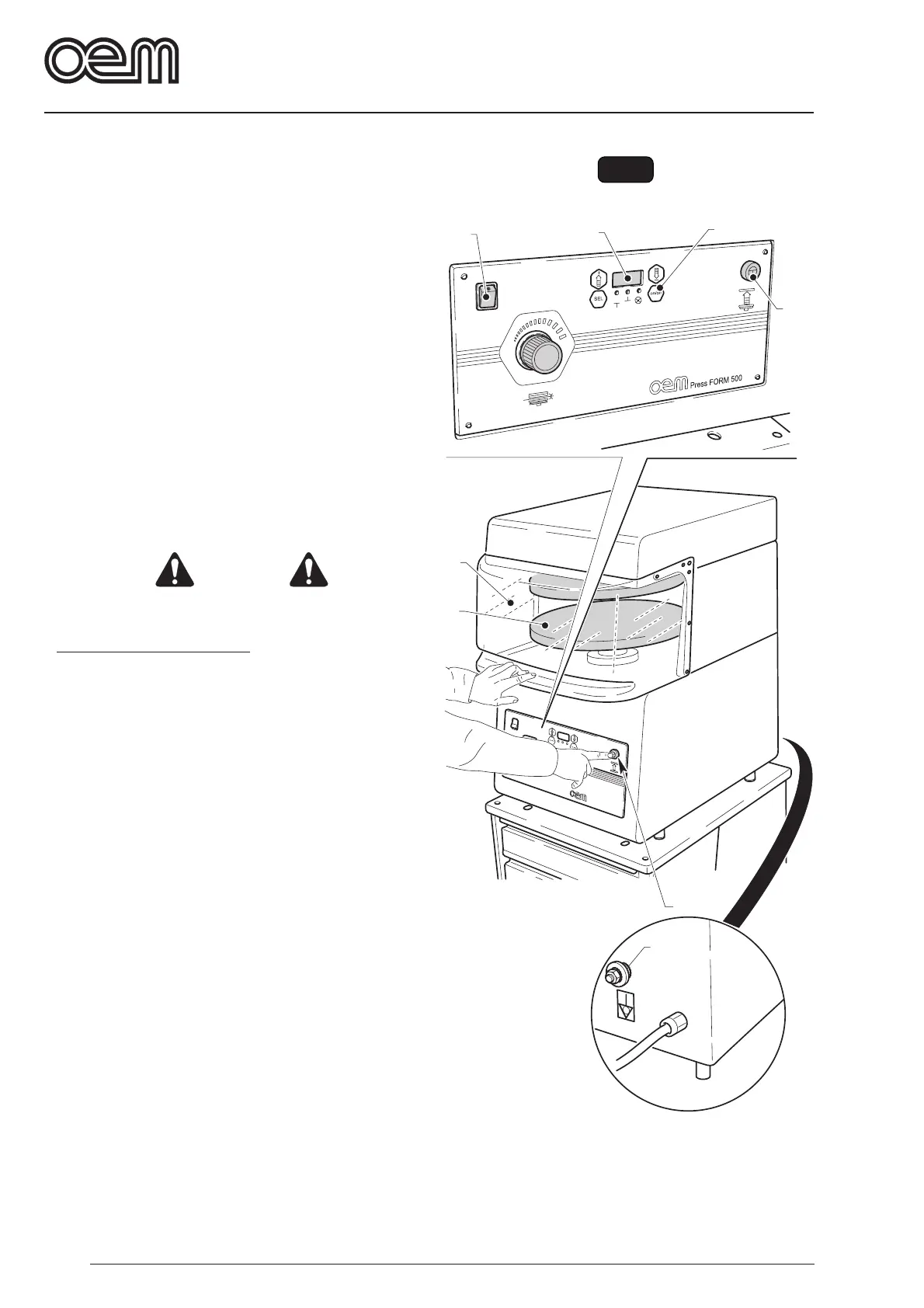

FIG. 5
1
2
3
5
6
4
7
4
3.3.a - CONTRÔLE DU BRANCHEMENT
ÉLECTRIQUE CORRECTE (Fig. 5)
Pour le branchement 400 V triphasé, il est nécessaire de
contrôler que la rotation du moteur soit correcte. Pour un
contrôle agir comme indiqué par la suite:
• Positionner sur “ON” l’interr upteur général dans la
partie antérieure de la machine.
• Presser l’interr upteur de ligne (1) “Position I” qui
s’allume.
• Presser la touche “ON/OFF” (2).
• Baisser la capote (3) et, en la gardant baissée ,
presser le bouton (4).
• Si la connexion est correcte, le plat infér ieur (5) se
soulève.
• Si la connexion n’est pas correcte, le plat (5) se baisse
et le micro-intérr upteur de sécur ité va s’activer en
arrêtant la machine ; “AL5” v a comparaître sur le
visualiseur (6), puis il f aut éteindre la machine en
positionnant l’interrupteur (1) sur “0” et déclencher
l’interrupteur qui se trouve dans la partie antérieure
de la machine.
DANGER
Avant d ’effectuer de c hangements au
branchement électrique, s ’assurer que le
SECTIONNEUR de LIGNE soit d ébranché (ligne
pas en tension), ensuite:
Inverser deux des trois fils de phase sur l’interrupteur
général et contrôler à nouveau le fonctionnement.
3.3.b - CONNEXION EQUIPOTENTIELLE (Fig. 5)
La machine est pourvue d’une vis (7) pour la connexion
équipotentielle.
Pour la connexion dévisser l’écrou de la vis (7), mettre
en connexion le câble du réseau équipotentiel à la vis et
visser de nouveau l’écrou.
3.4 - DEMARRAGE (Fig. 5)
Démarrer la machine comme indiqué dans le paragraphe
fonctionnement et contrôler que tous les g roupes
marchent correctement.
