PIZZAFORM
F - 22
Entretien

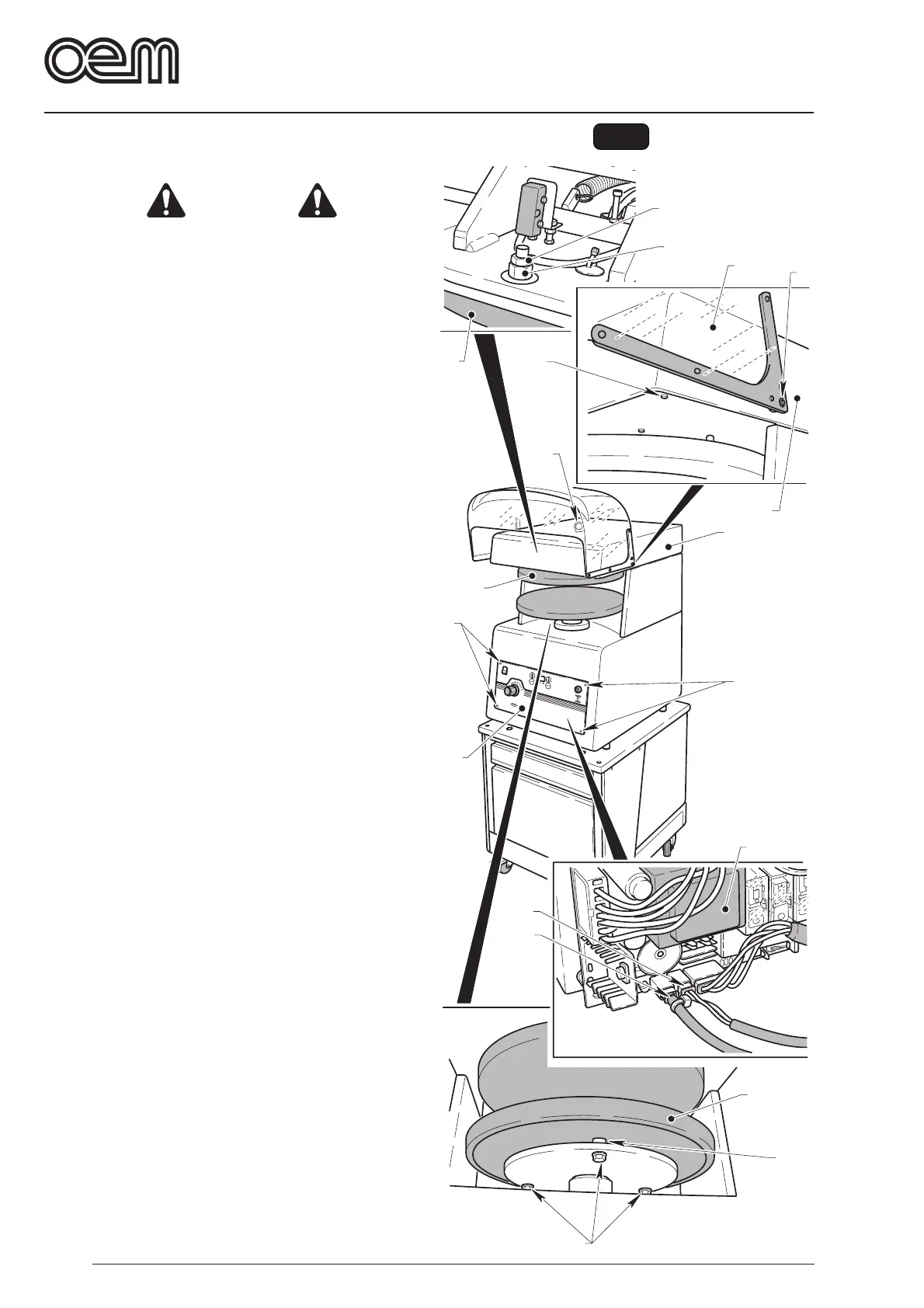

FIG. 3
1
2
3
4
5
6
6
7
5
8
8a
8b
9
10
11
11
12
13
14
6.1.c.b - Désassemblage des plats (Fig. 3)
PERICOLO
Cette opération doit être effectué par un technicien
spécialisé.
Désassemblage du plat supérieur
• Enlever le capot (1) en dévissant les vis relatives (2).
• Dévisser la cheville (3) et les vis (4) pour enlever le
carter supérieur (5).
• Dévisser les vis (6) et déplacer la plaquette (7) du
corps de la machine.
• Enlever le panneau (centr al) en dévissant les vis
relatives et le panneau postérieur.
• Déconnecter les câbles de connexion de la résistance
et de la sonde (8a - CN5 supérieure) à la fiche (8).
• Dévisser le contre-écrou (9) et l’écrou (10) et enlever
le plat (11).
• Remonter les composants suivant le sens inverse.
Désassemblage du plat inférieur
• Dévisser les vis (12).
• Dévisser les vis (6) et enlever la plaquette (7) du corps
de la machine.
• Enlever le panneau (centr al) en dévissant les vis
relatives et le panneau postérieur.
• Déconnecter les câbles de connexion de la résistance
et de la sonde (8b - CN4 inférieure) à la fiche (8).
• Enlever le plat (13) en f aisant attention aux
entretoises (14).
• Remonter les composants suivant le sens inverse.
