Optimum OPTimill F 150 User Manual

OPTIMUM
MASCHINEN - GERMANY
Version 1.1.6 2014-10-16 144 Original operating instructions
F150DE | GB
11.15.2Werkzeugwechsler 2 von 5 - Tool changer 2 of 5

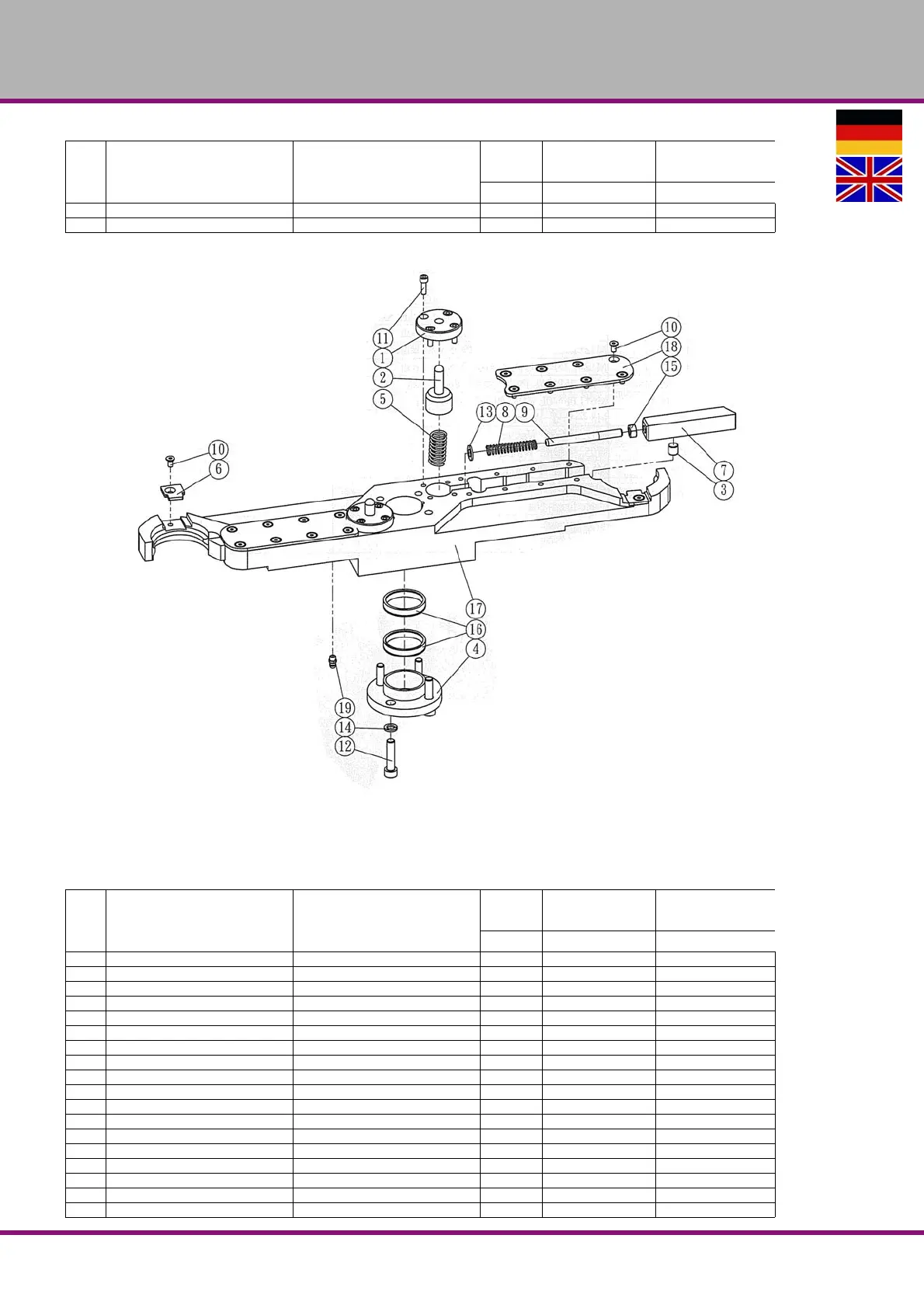

Abb.11-16: Werkzeugwechsler - Tool changer
Ersatzteilliste Werkzeugwechsler 2 von 5 - Spare part list tool changer 2 of 5
0
27 Zugentlaster Cable fixed 5 03511210 1427
28 Zugentlaster Cable fixed 5 03511210 1428
Pos.
Bezeichnung Designation
Menge Grösse
Artikel-
nummer
Qty. Size Item no.
Pos.
Bezeichnung Designation
Menge Grösse
Artikel-
nummer
Qty. Size Item no.
1 Flansch Flange 1 03511210 1501
2 Bolzen Bolt 1 03511210 1502
3 Buchse Bushing 1 03511210 1503
4 Flansch Flange 1 03511210 1504
5 Feder Spring 1 03511210 1505
6 Platte Plate 2 03511210 1506
7 Zylider Cylinder 1 03511210 1507
8 Feder Spring 1 03511210 1508
9 Welle Shaft 1 03511210 1509
10 Schraube Screw 8 03511210 1510
11 Schraube Screw 4 03511210 1511
12 Schraube Screw 4 03511210 1512
13 Scheibe Washer 1 03511210 1513
14 Scheibe Washer 2 03511210 1514
15 Sechskantmutter Hexagon nut 1 03511210 1515
16 Dichtung Seal 1 03511210 1516
17 Wechslerarm Changer holder 2 03511210 1517
18 Platte Plate 1 03511210 1518
