OPTIMUM
MASCHINEN - GERMANY
Version 1.1.6 2014-10-16 145Original operating instructions
F150 DE | GB
11.15.3Werkzeugwechsler 3 von 5 - Tool changer 3 of 5

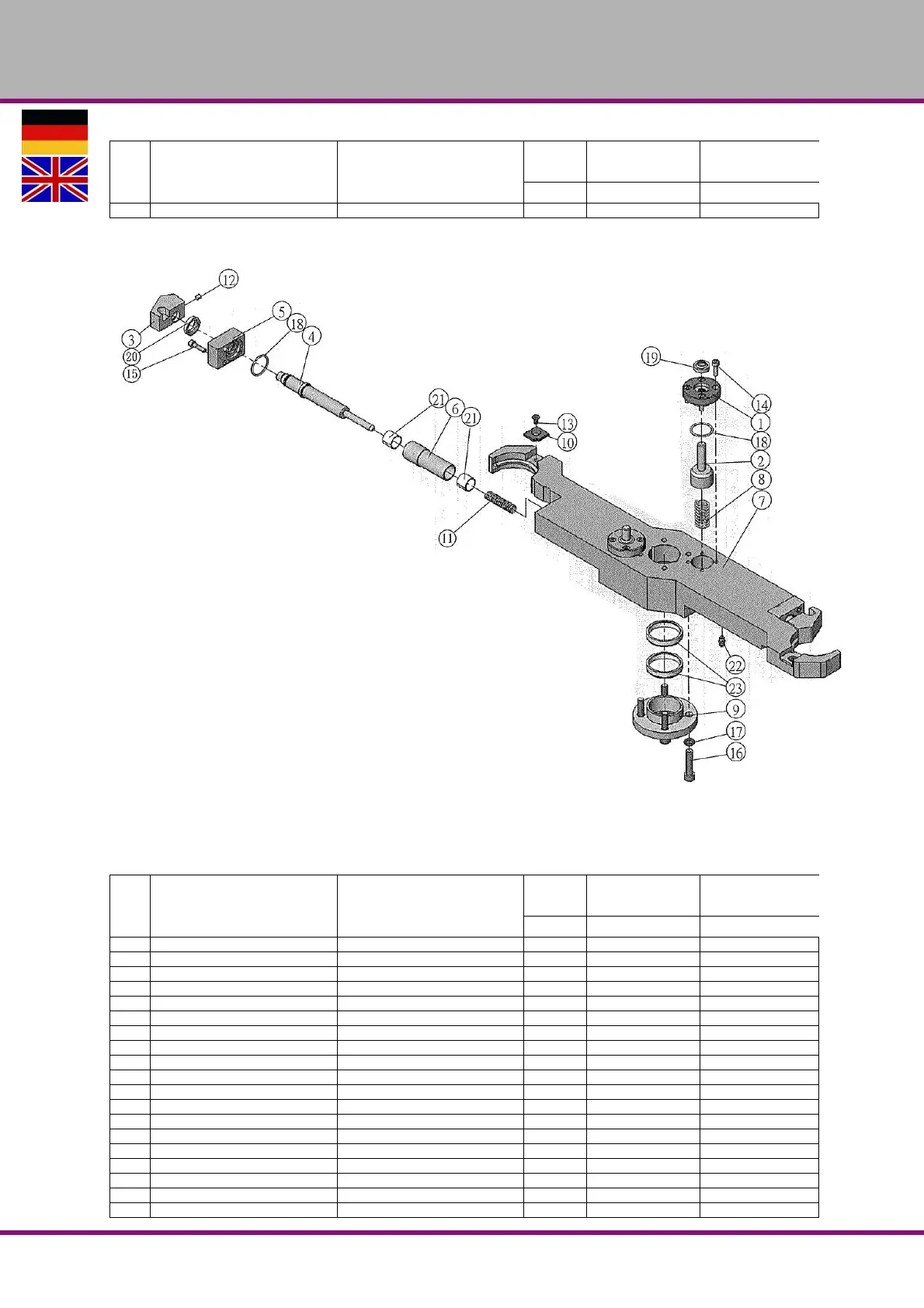

Abb.11-17: Werkzeugwechsler - Tool changer
Ersatzteilliste Werkzeugwechsler 3 von 5 - Spare part list tool changer 3 of 5
0
19 Bolzen Bolt 1 03511210 1519
Pos.
Bezeichnung Designation
Menge Grösse
Artikel-
nummer
Qty. Size Item no.
Pos.
Bezeichnung Designation
Menge Grösse
Artikel-
nummer
Qty. Size Item no.
1 Flansch Flange 1 03511210 1801
2 Bolzen Bolt 2 03511210 1802
3 Block Block 2 03511210 1803
4 Welle Shaft 2 03511210 1804
5 Platte Plate 2 03511210 1805
6 Hülse Sleeve 2 03511210 1806
7 Wechslerarm Change holder 2 03511210 1807
8 Feder Spring 1 03511210 1808
9 Flansch Flange 2 03511210 1809
10 Platte Plate 2 03511210 1810
11 Feder Spring 2 03511210 1811
12 Schraube Screw 2 03511210 1812
13 Schraube Screw 2 03511210 1813
14 Schraube Screw 8 03511210 1814
15 Schraube Screw 4 03511210 1815
16 Schraube Screw 4 03511210 1816
17 Federring Spring ring 4 03511210 1817
18 O-Ring O-Ring 2 03511210 1818
19 Ring Ring 2 03511210 1819
