OPTIMUM
MASCHINEN - GERMANY
Version 1.1.6 2014-10-16 143Original operating instructions
F150 DE | GB
11.15 Optionaler 24-fach Werkzeugwechsler - Optional 24-station tool changer
11.15.1Werkzeugwechsler 1 von 5 - Tool changer 1 of 5

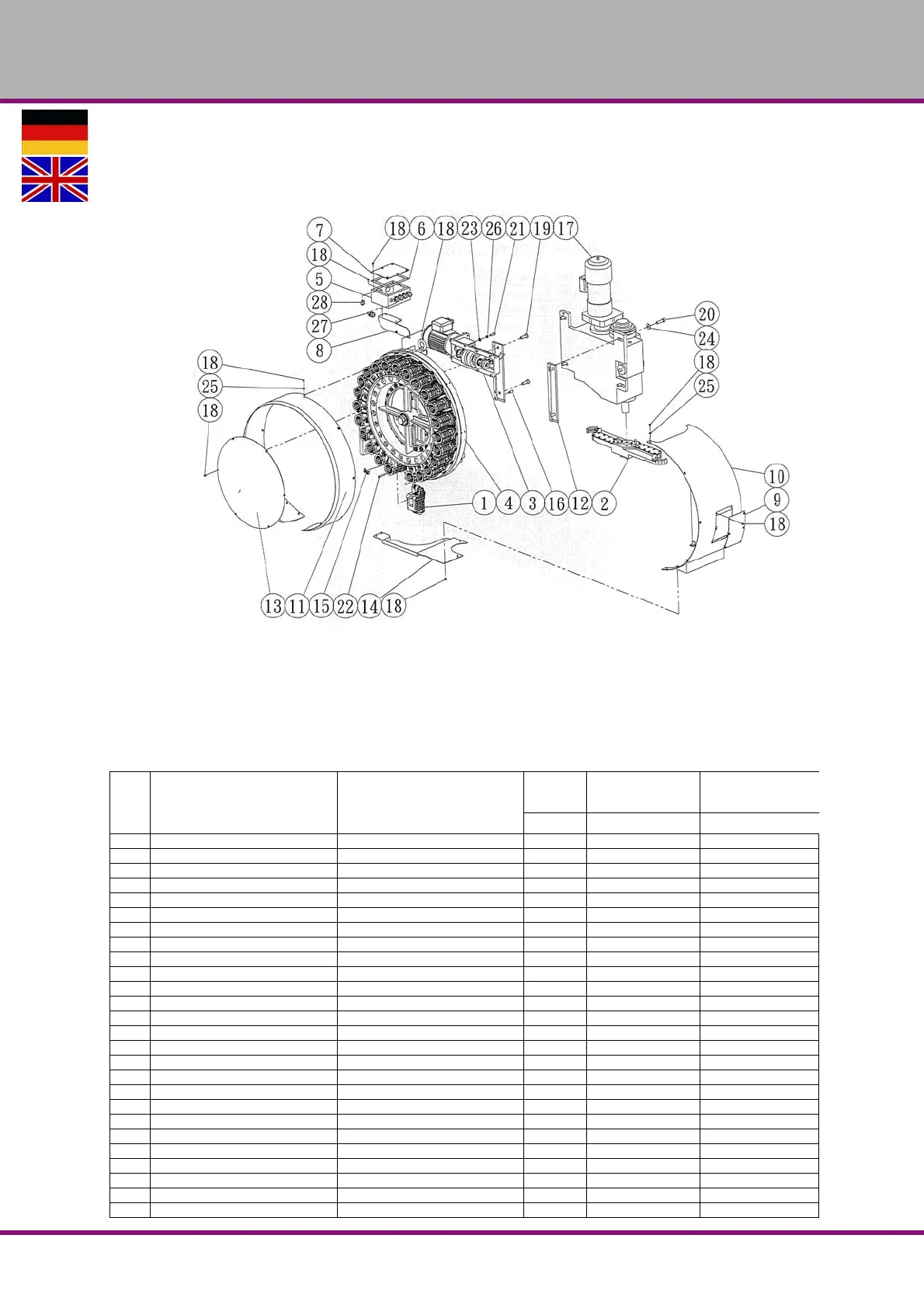

Abb.11-15: Werkzeugwechsler - Tool changer
Ersatzteilliste Werkzeugwechsler 1 von 5 - Spare part list tool changer 1 of 5
0
Pos.
Bezeichnung Designation
Menge Grösse
Artikel-
nummer
Qty. Size Item no.
1 Werkzeughalter Tool pocket element 24 03511210 1401
2 Werzeugarm Ann component 1 03511210 1402
3 Antrieb Driving component 1 03511210 1403
4 Werkzeugwechsler Model component 1 03511210 1404
5 Schaltkasten Wire box 1 03511210 1405
6 Dichtung Box waterproof pad 1 03511210 1406
7 Abdeckung Wire Box cap 1 03511210 1407
8 Halter Wire Box pedestal 1 03511210 1408
9 Plexiglas Acrylic faceplate 1 03511210 1409
10 Abdeckung Camshaft cover 1 03511210 1410
11 Runde Abdeckung Round cover 1 03511210 1411
12 Platte Plate 2 03511210 1412
13 Abdeckung Tool disk cap 1 03511210 1413
14 Platte Cam plate 1 03511210 1414
15 Nummerschild Number card 24 03511210 1415
16 Stift Pin 2 03511210 1416
17 Verstelleinheit Tool changing Cam 1 03511210 1417
18 Schraube Screw 44 03511210 1418
19 Schraube Screw 4 03511210 1419
20 Schraube Screw 4 03511210 1420
21 Schraube Screw 5 03511210 1421
22 Schraube Screw 24 03511210 1422
23 Scheibe Washer 5 03511210 1423
24 Scheibe Washer 4 03511210 1424
25 Scheibe Washer 18 03511210 1425
26 Federring Spring washer 5 03511210 1426
