2.
Gebrauchsanleitung
2.1.
Inbetriebnahme
2.1.1.
ABNEHMEN UND
AUFSETZEN DES
DECKELS
Abnehmen
:
—
Den Knopf in
der
Mitte
des Deckels eine viertel
Umdrehung
nach
links
drehen.
““
Den Deckel abnehmen.
Aufsetzen
:
^
Den Verriegelungsstift so ausrichten,
dass er
in
den Schlitz in der
Textplatte
des
Instruments
passt.
“
Den
Deckel an der Vorderseite
des Oszillografen
befestigen.
—
Den Knopf
hineindrucken und
eine
viertel Umdrehung
nach
rechts drehen.
WARNUNG:
In diesem
Gerat warden
hohe Spannungen erzeugt.
Deshalb sollte
es niemals in
geoffnetem
Zustand
eingeschal-
tet
warden.
Vor Wartungsarbeiten ist
der Netzstecker
zu ziehen
oder die externe
Spannungsquelle
abzuklemmen
und
ist
dafur zu sorgen, dass alle
Hochspannung fuhrende
Teile
entladen
sind.
2.1.2.
NETZSPANNUNGSEINSTELLUNG UND
SICHERUNGEN
Vor dem
Einschalten
ist
das Gerat
mit dem
Spannungsumschalter
an der Ruckseite an die
ortliche Netzspannung
anzupassen.
Das Gerat
kann mit einem
Schraubenzieher
auf 110 V, 127 V,
220
V und
240
V
eingestellt
werden.
Die gewahite
Spannung
ist durch
eine
Offnung
an
der
Ruckseite
des Gerats sichtbar.
Auf
Wunsch
(Spez.
V) kann
das
Gerat auch fur 100 V, 127 V,
200
V und 220 V geliefert
werden.
Die
Temperaturempfindliche
Sicherung
befindet
sich zwischen
den Wicklungen des Netztransformators.
Sie
kann nach
Abnehmen der
Ruckwand ersetzt werden (drei
Schrauben X, Abb.
2.1.).
Die
Anschlusse "N" und
"1"
(siehe
Abb.
3.20)
werden
abgelotet.
Zum Entfernen der Sicherung ist der
Sperrnocken
am
Sicherungskorper
freizulegen, indem
man den Mantel etwas
auswartsbiegt.
Auf
ahniiche
Weise wird
die neue
Sicherung aus dem Gehause
entfernt und, wahrend die Schleife
dem
Anschluss
"N"
zugewandt
ist, eingesetzt. Die
Sicherung
hineinschieben, bis der Nocken in die
Sperroffnung
einrastet.
Nach
Festloten der
Anschlusse "N" und ist
das Gerat
betriebsfertig.

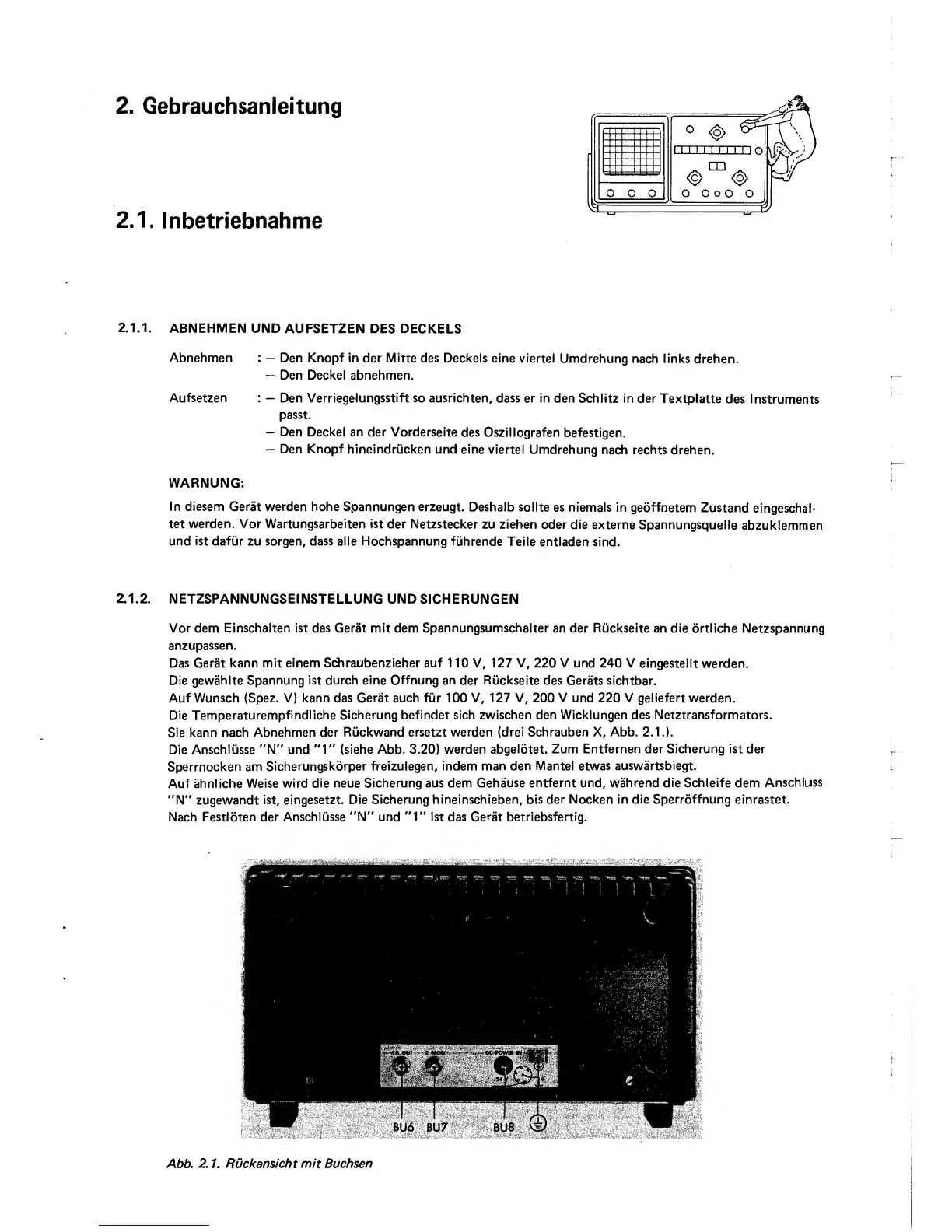

Abb. 2.1. Ruckansicht mit Buchsen
